Как да създадете електрически схеми възможно най-бързо? Експерт на EPLAN дава 3 важни съвета за генериране на електрически схеми за максимално кратък срок
По време на онлайн събитието EPLAN L!VE, което се проведе през юни т.г., Шон Мълхерин, продуктов мениджър на платформата EPLAN, демонстрира как могат да се създадат електрически схеми от 63 страници само за 13 s. Три са важните стъпки, които стоят в основата на това бързо проектиране – от основния софтуер EPLAN Electric P8 до безплатния софтуер EPLAN eBuild Free за автоматизиран инженеринг. Библиотеките със символи, макросите за многократна употреба и софтуерът за автоматизация могат да ускорят значително създаването на Вашите електрически схеми.
С помощта на софтуера EPLAN Electric P8 Вие сте в състояние значително да ускорите създаването на електрически схеми. Използването на функции като обогатени с данни символи и библиотеки с подсхеми позволява стандартизиране на електротехническите проекти. Допълнителните инструменти позволяват дори автоматизиран инженеринг и по този начин водят до създаване на цялостни проекти в рамките на няколко секунди.
1. Интелигентно използване на библиотеки със символи: Спестете време, когато създавате електрически схеми с основните функции на EPLAN
Как можете да създадете схема в EPLAN възможно най-бързо? С Вашия настоящ софтуер EPLAN Electric P8 имате достъп до библиотеки с общи символи за електрически дизайн, като двигатели, предпазители и превключватели.
Специалното при поставянето на символи с EPLAN е, че те не са просто символни изображения, а бази от данни с цялата информация, от която се нуждаете за проектирането на електрически вериги. За целта е достатъчно просто да плъзнете необходимите символи в електрическата схема. След това софтуерът автоматично добавя веригите за свързване. И още нещо важно: веднага щом бъде създадена първата проста верига, тя може да бъде дублирана само с няколко клика на мишката.

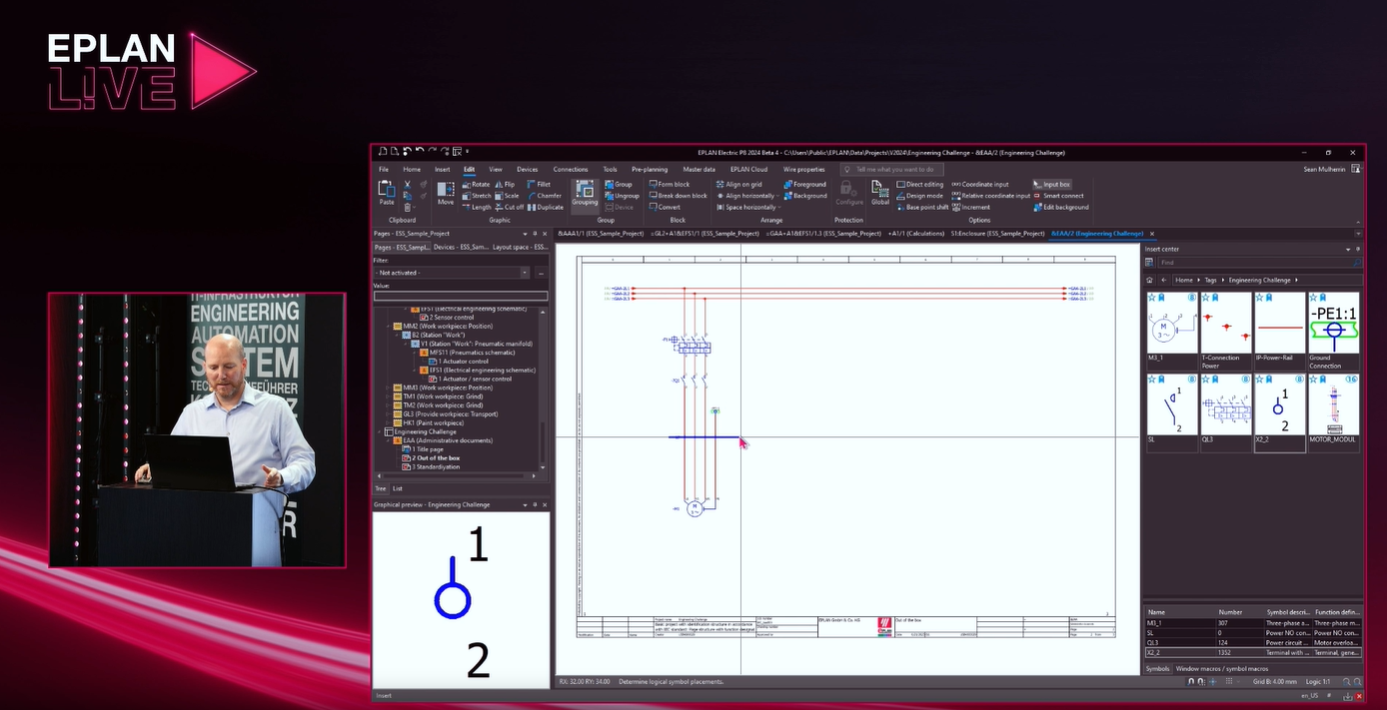

2. Стандартизиране: Създайте EPLAN макроси за повторно използване на схеми
Защо да започвате с празни страници, когато в почти всеки проект има много контролери и създадени вериги? Вместо ръчно да вмъквате отделни символи във Вашата електрическа схема, можете значително да спестите време, като използвате обширна библиотека с макроси в рамките на EPLAN Electric P8. Макросите са шаблони за конкретни схеми, които можете да използвате отново и отново. Също така имате възможност да създавате различни варианти на типични вериги, например модули за пускане на двигатели. Когато създавате електрическата схема в ежедневната си дейност, можете просто да натиснете TAB, за да изберете правилната верига за вашия проект от различни варианти.

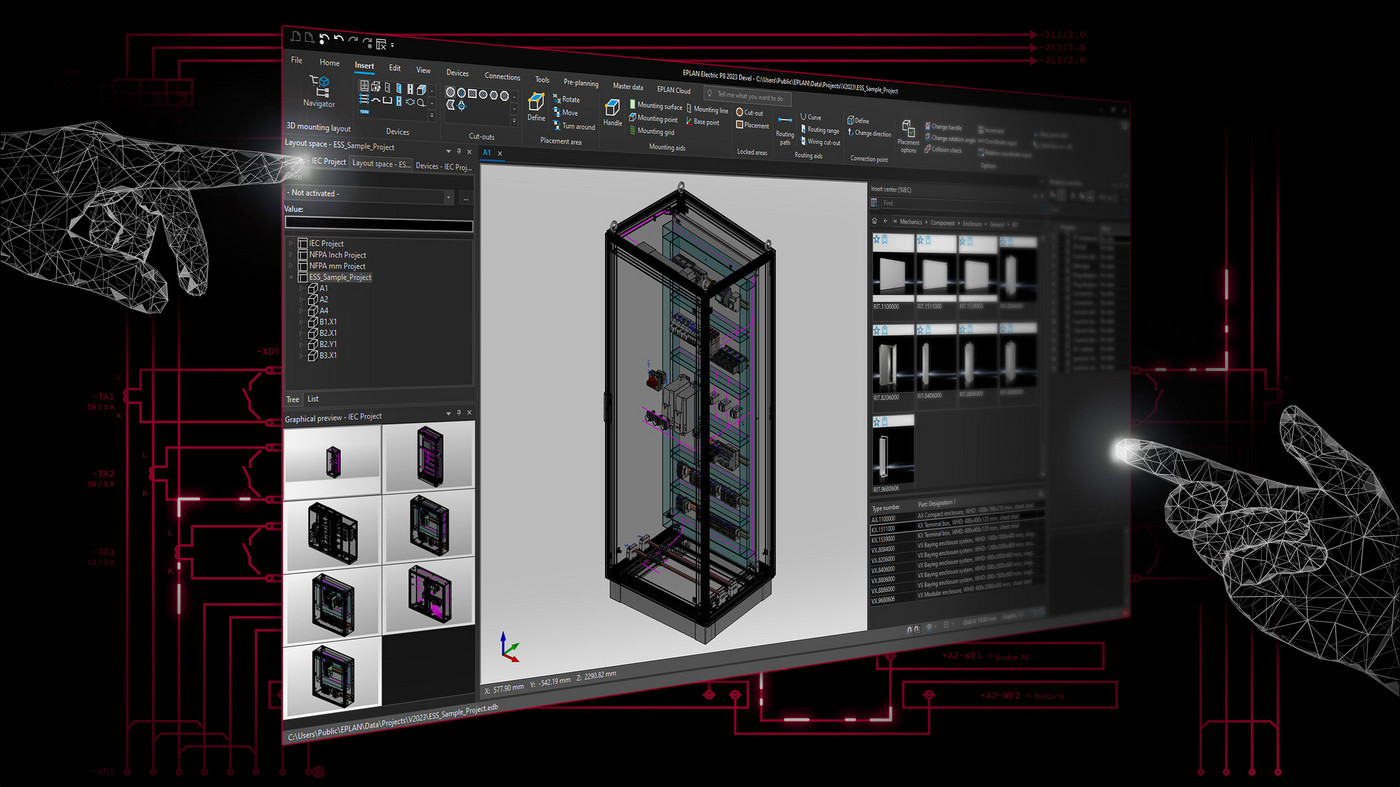

3. Създавайте електрически схеми с натискането на един бутон: просто изпробвайте автоматизираното проектиране на електрически вериги
Както можете да видите, чрез стандартизиране на Вашия електротехнически проект имате възможността значително да ускорите създаването на електрически схеми. Като разполагате с основния софтуер EPLAN и отделяте няколко минути от времето си на Вашите библиотеки с шаблони в ежедневните си операции, Вие имате всичко необходимо. Но дори и при стандартизиран електротехнически проект, все още е необходимо ръчно да създавате отделни страници за рамково проектиране. Ако искате да спестите още повече време и да генерирате пълни схеми в рамките на няколко секунди, тук в действие влиза автоматизираният инженеринг.

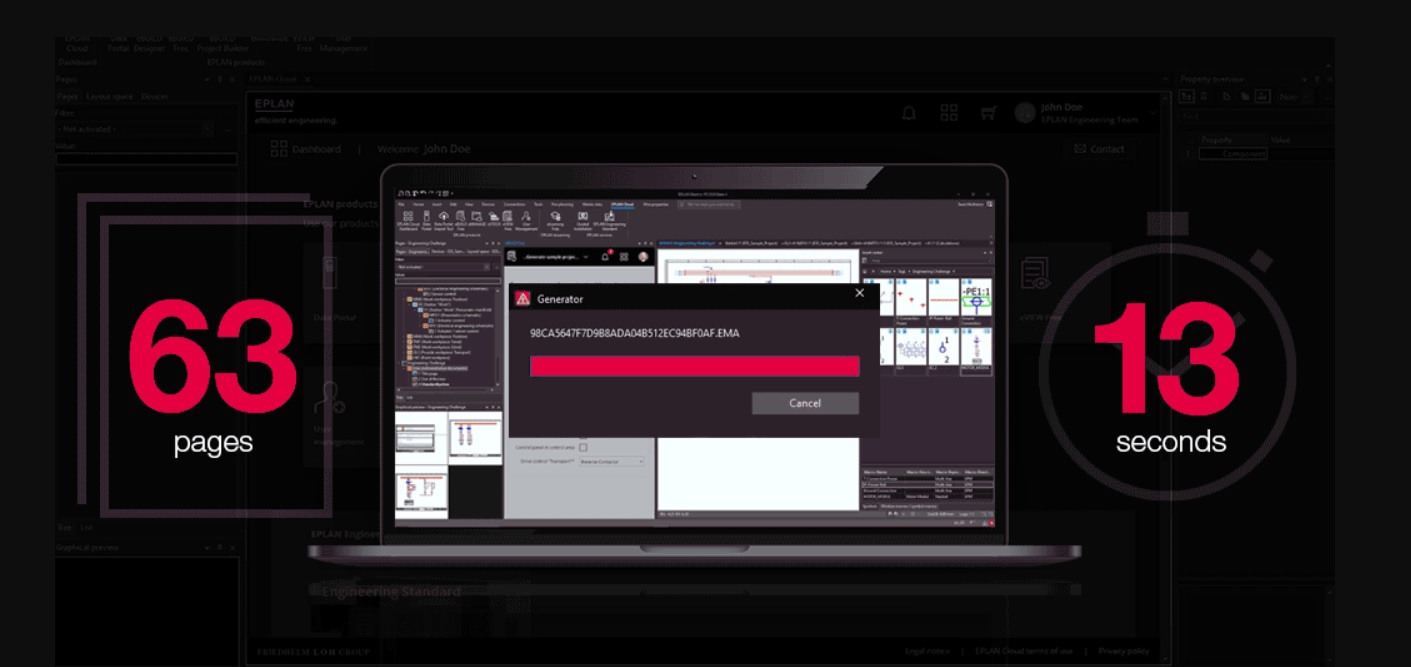

Пълен EPLAN проект с десетки страници само за няколко секунди
„Не е нужно да правите много, за да изпробвате това сами, защото инструментът EPLAN eBuild Free е в състояние да го направи вместо Вас. Можете да получите достъп до това безплатно приложение чрез EPLAN Cloud през инсталиран софтуер EPLAN Electric P8. Това означава, че голям брой библиотеки с шаблони с елементи на електрически схеми са достъпни без допълнителни разходи. Просто изберете подходящата библиотека, изберете няколко параметъра и щракнете върху „Генериране“. В рамките на няколко секунди ще получите пълен EPLAN проект с десетки страници“, допълва още Шон Мълхерин.
По време на EPLAN L!VE бе „повдигната завесата“ и пред новата версия на платформата – EPLAN 2024!
Кои са четирите нови функции, които да очаквате в EPLAN 2024:
1. Изчисляване и сравнение на свойствата на блока. Тази функция ще помогне при определянето на защитни устройства и размери на кабела въз основа на определени натоварвания;
2. Автоматизирано свързване на резервни проводници в окабеляването на машината. Версия 2024 г. ще въведе автоматичното свързване на резервни ядра към резервни терминали чрез кабелния редактор;
3. Оптимизиран терминален редактор за лесно управление и тестване. Оптимизираният редактор на терминали ще позволи лесно управление на терминали, клемни ленти и аксесоари;
4. Лесна навигация в 3D модела на контролния шкаф с EPLAN Pro Panel. Версията 2024 на EPLAN Pro Panel ще включва нов навигационен куб, който позволява лесна навигация през 3D модела на планирания контролен шкаф.
