EPLAN оптимизира електротехническото проектиране с автоматизирани функции, 3D валидация и данни за над 4 милиона компонента
Електротехническото проектиране все по-трудно може да бъде разглеждано като изолирана задача, ограничена до създаването на схеми и избор на компоненти. Съвременните производствени системи изискват проектантите едновременно да следят техническите параметри, нормативните изисквания, топлинното натоварване, окабеляването, разположението на апаратурата и възможностите за бъдещо разширяване. Това превръща управлението на проектните данни и проверката на решенията във важна част от комплексния инженеринг. ECAD технологиите отговарят на днешната реалност, като пренасят значителна част от проектантския процес в цифрова среда. Вместо отделни таблици, чертежи и ръчни проверки инженерите могат да работят с взаимосвързани данни, автоматизирани функции и 3D модели. Решения като платформата EPLAN целят да намалят ръчната работа, да ограничат риска от грешки и да осигурят по-добра проследимост между електротехническия проект и производството.
Кои са основните предизвикателства пред електротехническото проектиране?
Сред ключовите задачи на проектантите са правилният избор на компоненти, извършването на термични изчисления, оптимизирането на енергопотреблението и спазването на приложимите стандарти за безопасност. Проектите трябва да бъдат съобразени с изискванията на съответната индустрия и юрисдикция, включително приложимите стандарти IEC, NFPA и GB. Допълнително предизвикателство е необходимостта да се постигне оптималния баланс между цената, производителността и надеждността. Инженерите следва да са запознати с промените в технологиите, да предвиждат бъдещи разширения и да разглеждат различни конфигурации на системата. Затова мащабируемостта и възможността за адаптиране на проекта още на етап проектиране имат важна роля. ECAD платформата подпомага този процес чрез автоматизирани проверки и повторно използване на вече разработени макроси. Така проектантите могат да прилагат утвърдени решения в различни приложения, без всеки път да изграждат проектната документация от нулата.
Централизираните данни ограничават риска от допускането на грешки
Управлението на библиотеките с електротехнически компоненти е друг критичен елемент. Използването на електронни таблици, които се актуализират ръчно, създава риск информацията да бъде непълна или остаряла. Грешно избран компонент или неточна информация за наличността може да доведе до промени в проекта и допълнителна работа на по-късен етап.
ECAD системата с библиотека позволява централизираните данни за компонентите да се управляват в единна среда. Допълнителна полза е интеграцията с ERP системи, чрез която информацията може да бъде синхронизирана с бизнес процесите и снабдяването.
3D моделът позволява виртуална дигитална проверка на контролния шкаф още преди производството
Проектирането на електрически контролни шкафове поставя специфични изисквания, тъй като коректността на електрическата схема сама по себе си не гарантира, че физическата реализация ще бъде безпроблемна. Необходимо е да се провери дали компонентите се побират, дали между тях има достатъчно пространство и дали кабелите могат да бъдат прокарани според проектното решение.
Тук дигиталният двойник има практическо значение. В EPLAN Pro Panel шкафът е възможно да бъде моделиран в цифрова среда, преди да бъде произведен. Така проектантът може да извърши проверки за пространствени конфликти между компонентите, да оцени разположението на апаратурата и да установи потенциални проблеми още преди производството.
Дигиталният модел може да предостави и производствени данни, включително информация за отворите и необходимите дължини на кабелите. Това намалява вероятността от грешки при монтажа и ограничава необходимостта от корекции.
Охлаждането на електрическия шкаф се определя още на етап проектиране
Електротехническото оборудване трябва да работи надеждно в конкретна температурна среда. Затова при проектирането трябва да се изчислят топлинните емисии, генерирани от компонентите и проводниците, за да се оцени температурното натоварване в шкафа.
Анализът на общите топлинни загуби позволява да се установят зоните в шкафа с най-високо топлинно натоварване, а получените данни могат да бъдат използвани в Rittal Therm за извършване на необходимите термични изчисления и определяне на потребността от вентилатор, охладител или нагревател. Избраното устройство може впоследствие да бъде интегрирано в 3D модела на EPLAN Pro Panel, което позволява да се оцени оптималното му разположение.
Захранването и окабеляването изискват едновременно електрическа и пространствена проверка
При проектирането на захранващи вериги правилният избор и конфигурация на компонентите са определящи за ефективността и надеждността на системата. От значение са също разположението на елементите, заземяването и мерките за ограничаване на електромагнитните смущения.
В 2D схема трудно се оценява реалното пространствено разположение на проводниците. 3D моделирането позволява да се провери трасето на окабеляването и взаимодействието му с останалите елементи в шкафа. Наред с това трябва да се следят пиковете на напрежението, потенциалните проблеми със заземяването и електромагнитните смущения, които могат да нарушат качеството и надеждността на сигналите и да повлияят върху работата на системата.
Проектът трябва да предвижда бъдещи разширения
Повторяемостта и възможността за бъдещи модернизации са важни при разработването на електрически системи с по-дълъг жизнен цикъл. Още при първоначалното проектиране следва да се предвиди как ще бъдат добавяни нови компоненти и функции, без това да изисква цялостно преработване на схемата и физическата конфигурация. Автоматизираните инструменти за оптимизация на разположението улесняват оценката на различни варианти. Така проектантите могат да подготвят решения, които се адаптират по-лесно към нови компоненти, конфигурации и сервизни изисквания.

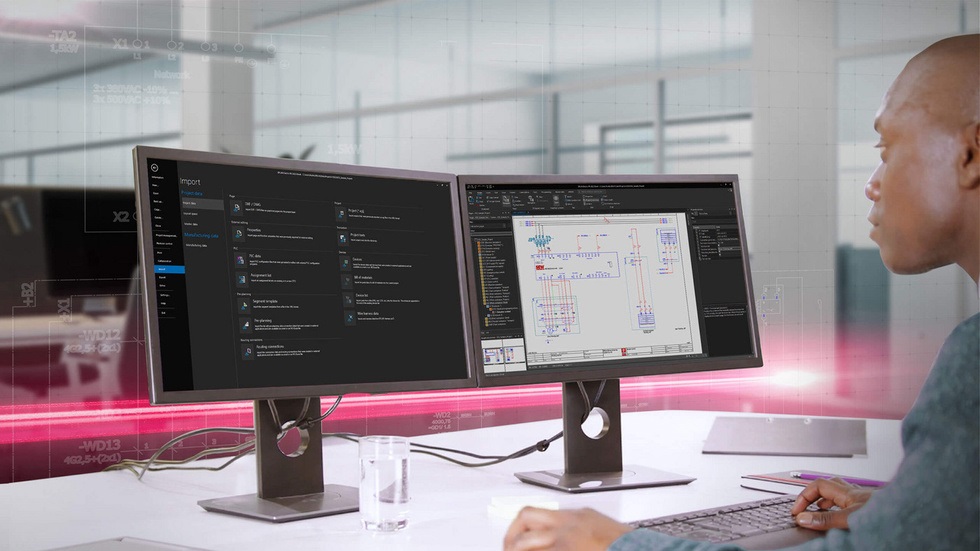

Икономическата ефективност започва от проектантската среда
Оптимизирането на разходите не се свежда единствено до избора на най-евтините компоненти. Значение имат тяхната надеждност, начинът на разполагане, окабеляването, използваните материали и инженерните процедури. Важна е и възможността да се сравняват компоненти от различни доставчици.
Затова изборът на ECAD система трябва да бъде основан не само на първоначалната цена, а на функционалността и възвръщаемостта на инвестицията. От значение са още възможностите за интеграция, сътрудничество и сигурен достъп до проектните данни.
EPLAN обединява автоматизирани функции, библиотеки и инженерни данни
Платформата EPLAN е разработена като цялостна среда за електротехническо проектиране и включва автоматизирани функции, интелигентно окабеляване и монтаж. Системата позволява създаването и повторното използване на схеми, планове на клеми и списъци с кабели, като намалява необходимостта от ръчно въвеждане на информация.

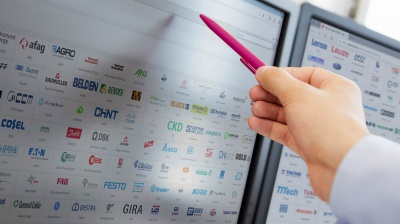

Съществен елемент на платформата е EPLAN Data Portal – облачна библиотека с над 4 млн. компонента от повече от 550 производители. Тя включва 2D и 3D макроси, информация за отвори и технически данни, като библиотеката се актуализира регулярно. Освен това EPLAN поддържа интеграция с PLM, PDM и ERP системи, както и импортиране на DWG, DXF и електронни таблици. Старите чертежи могат да бъдат прехвърляни в системата, като се запазват линиите и текстът, но не и интелигентните обекти, специфични за друга ECAD платформа.
Внедряването включва обучение и техническа поддръжка
Технологията сама по себе си не е достатъчна, ако проектантският екип не разполага с подходяща методология за работа. Затова персонализираното внедряване, обучението и техническата поддръжка са важна част от прехода към нова ECAD среда.
Ритбул предлага консултации, обучение и поддръжка, включително онлайн и на място за работа с платформата EPLAN. Ресурсите EPLAN Global Support, Power User Sessions и eLearning дават възможност на инженерите да развиват практически умения и да използват по-пълноценно функциите на платформата, която е създадена с фокус върху електротехническите процеси, а не като адаптация на механична CAD система.
ECAD като основа за по-контролиран проектен процес
Изборът на ECAD платформа трябва да бъде свързан с реалните изисквания на всяка компания – от управлението на компонентите и автоматизираните проверки до 3D валидацията, температурния анализ, окабеляването и интеграцията с останалите информационни системи.
В този контекст EPLAN предлага среда, която свързва електротехническите данни, проектната документация и производствената подготовка. За компании, които търсят по-добър контрол върху проектните процеси, ключовият въпрос не е само колко струва една ECAD система, а какви операции може да автоматизира, какви грешки е възможно да предотврати и доколко успешно се вписва в съществуващата инженерна и производствена инфраструктура. За повече информация относно EPLAN и възможностите за внедряване на платформата бихте могли да се свържете с нас, а ние ще Ви изпратим пълното ръководство с най-важните стъпки по избора на нужното ECAD решение.
