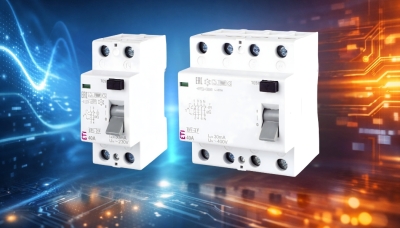

Дефектнотоковите прекъсвачи EFI-2 и EFI-4 тип F на ETI предлагат усъвършенствана защита за товари с инверторни двигатели
Дефектнотоковите защити са съществен компонент от битовите електрически инсталации, като на практика присъстват във всяко електрическо табло. Обикновено те се монтират в началото на вътрешната електрическа инсталация, предпазвайки цялата система от повреди на електрозахранващата верига. В съвременните жилища се използват редица основни домакински електроуреди, сред които перални машини, съдомиялни, прахосмукачки и климатици, които са оборудвани с инверторни електродвигатели. Тази усъвършенствана технология предлага подобрена производителност, като същевременно значително намалява консумацията на енергия. Дефектнотоковата защита от тип F като „F“ произлиза от „Frequency“ (честота), е отговор на нуждите, продиктувани от широкото навлизане на инверторите. Защитите от този тип са способни да откриват и реагират на остатъчни токове с по-високи честотни компоненти, генерирани от инверторни електронни устройства.
Дефектнотокови защити от тип F
В електротехническата практика съществува широка гама от устройства за защита на електрическите вериги, всяко от които е проектирано да отговаря на специфични потребности. Сред тях са дефектнотоковите защити от тип AC, A, B и F, които се класифицират според вида на остатъчния ток, на който реагират. За разлика от дефектнотоковите защити от тип F, традиционните дефектнотокови защити не са в състояние да открият повредите, причинени от високочестотни остатъчни токове. Използването на защити от тип F представлява значителен напредък в защитата на битовите електрически инсталации, гарантирайки по-голяма безопасност в условията на все по-широко използване на силова електроника и инверторни устройства.
Кога се използват дефектнотокови защити от тип F?
Инверторният електродвигател е технология, която днес се използва в повечето домакински електроуреди. Това устройство, технически известно като еднофазен честотен преобразувател, играе ключова роля в регулирането на скоростта на електрическите двигатели чрез регулиране на напрежението и честотата на захранването. Основната му функция е да адаптира мощността на двигателя към специфичните нужди на приложението, като по този начин позволява по-ефективна и икономична работа. Еднофазният инвертор генерира ток чрез наслагване на компоненти с различни честоти, вариращи от 10 Hz (съответстващо на честотата на двигателя) до 1000 Hz (честотата на превключване). Тази способност за промяна на честотата на захранването позволява скоростта на двигателя да се контролира прецизно и гъвкаво, адаптирайки я към различни натоварвания и условия на работа.
В контекста на използването на еднофазни инвертори, от решаващо значение е да се гарантира безопасността и защитата на електрическите инсталации. За тази цел дефектнотоковите защити от тип F са особено подходящи. Този тип защита е специално предназначена за приложения, при които в електрическата верига е включен еднофазен инвертор, като осигурява ефективна защита срещу утечки на ток, повреди в изолацията и възможни къси съединения.
Усъвършенствана защита на инверторни натоварвания

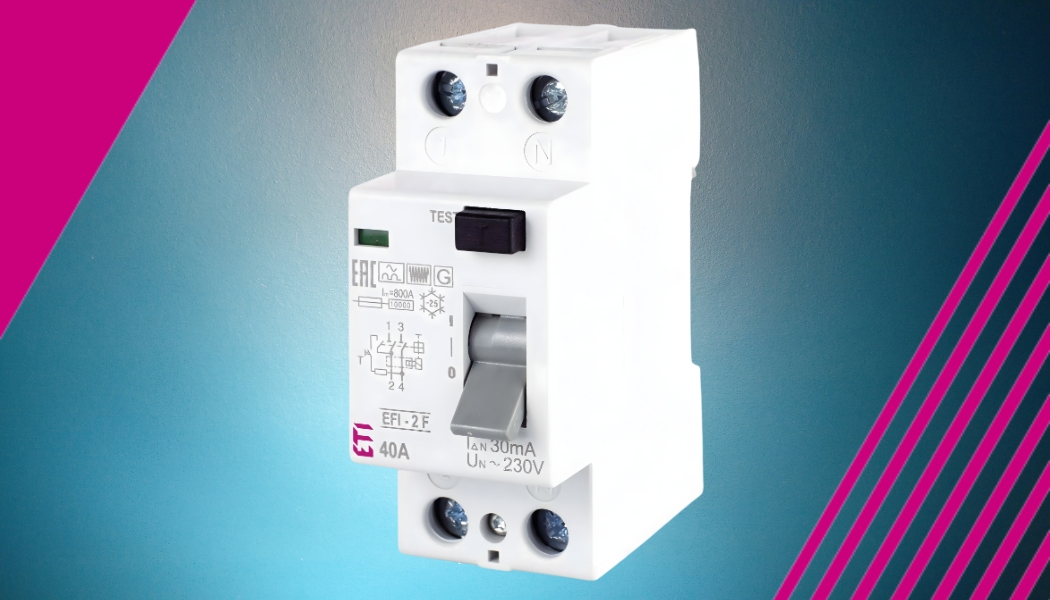

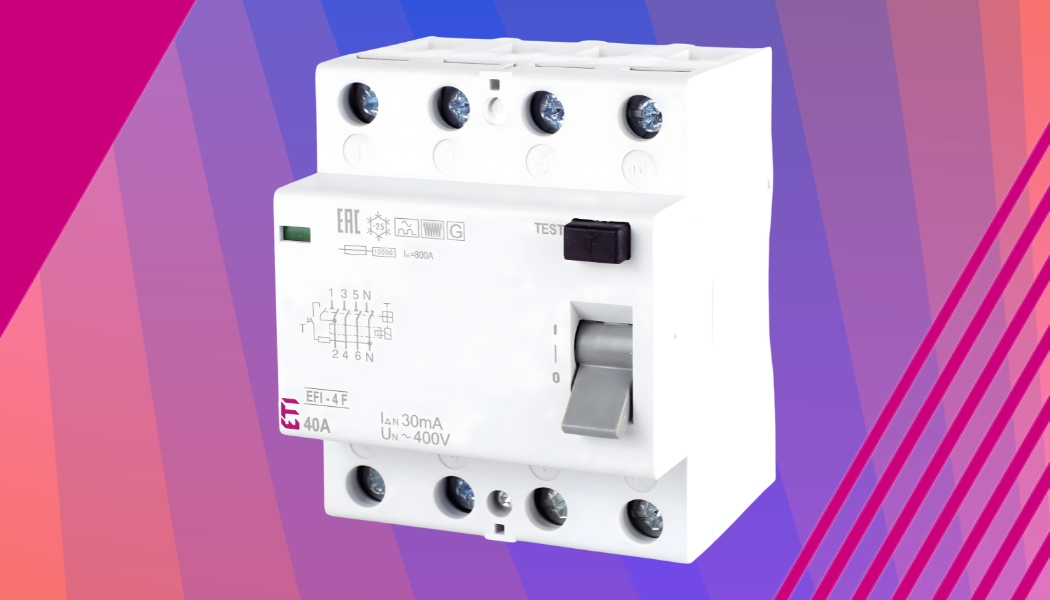

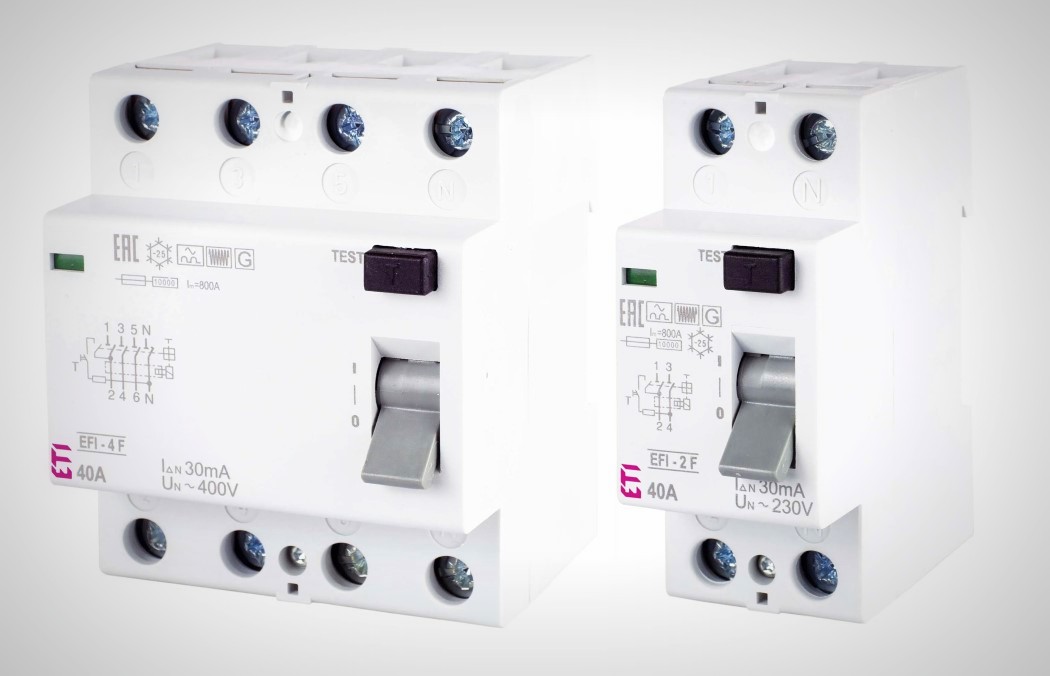

ETI Elektroelement предлага дефектнотоковите прекъсвачи EFI-2 и EFI-4 тип F, предназначени за използване в съвременни еднофазни електрически инсталации за защита на електроуреди с инверторни двигатели. Устройствата са проектирани за надеждна защита при наличие на остатъчни токове с различна честота, което е все по-често срещано изискване при изграждане на електрическите инсталации на съвременните жилищни и малки търговски обекти.
Дефектнотоковите прекъсвачи EFI тип F на ETI реагират на остатъчни токове по същия начин, както устройствата от тип A, но освен това регистрират и токове със смесени честотни компоненти до 1 kHz съгласно изискванията на IEC/EN 62423. Това ги прави подходящи за защита на електрически вериги, захранващи електроуреди с електронно регулиране на оборотите, като перални машини, съдомиялни, прахосмукачки, термопомпи, LED осветителни системи и други устройства, използващи инверторно управление или електронни задвижвания с честотно регулиране.
Основни технически предимства на EFI-2 и EFI-4 тип F
Устройствата се характеризират с кратковременно закъснение на сработване, като минималното време на задържане е 10 ms, което осигурява по-висока устойчивост към преходни процеси и намалява вероятността от нежелани изключвания. Защитите са проектирани да издържат на импулсни токове до 3 kA (8/20 μs), като не се влияят от остатъчен постоянен ток до 10 mA. Функциите по откриване, оценка и прекъсване при остатъчен ток не зависят от захранващото напрежение, а устройствата могат да се използват за изолиране на електрическата верига, съгласно изискванията на действащите стандарти.
Монтажът на дефектнотоковите защити EFI от тип F се извършва върху DIN шина 35 mm съгласно EN 60715, без изискване за специфична инсталационна ориентация. Степента на защита на самото устройство е IP20, а при монтаж в затворено ел. табло тя е IP40. Състоянието на контактите се визуализира чрез механичен индикатор, при който червеният цвят означава затворени контакти, а зеленият цвят – отворени контакти.
