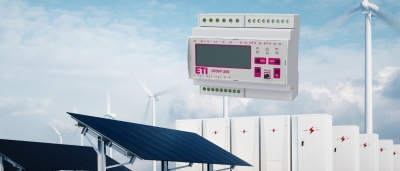

Релетата HRNF-200 на ETI контролират връзката с мрежата и защитава ВЕИ системите при промени в напрежението и честотата
При децентрализираното производство на електроенергия връзката между генератора и електропреносната мрежа трябва да бъде управлявана така, че отклоненията в параметрите на мрежата да не се превръщат в риск за хората и оборудването. Прекъсване на мрежовото захранване, отпадане на фаза, недопустимо изменение на напрежението или честотата могат да изискват незабавно отделяне на локалния източник на електроенергия от мрежата. Именно за такива приложения инженерите на ETI Elektroelement са разработили защитното реле HRNF-200, влизащо в продуктовата гама ETIREL, което е предназначено за мрежова и системна защита на когенерационни инсталации, вятърни електроцентрали, водноелектрически централи, фотоволтаични системи и системи за съхранение на електроенергия (BESS). Устройството контролира подаването на електроенергия към обществената мрежа 230/400 V и може да се прилага при инсталации, свързани към мрежи ниско и средно напрежение.

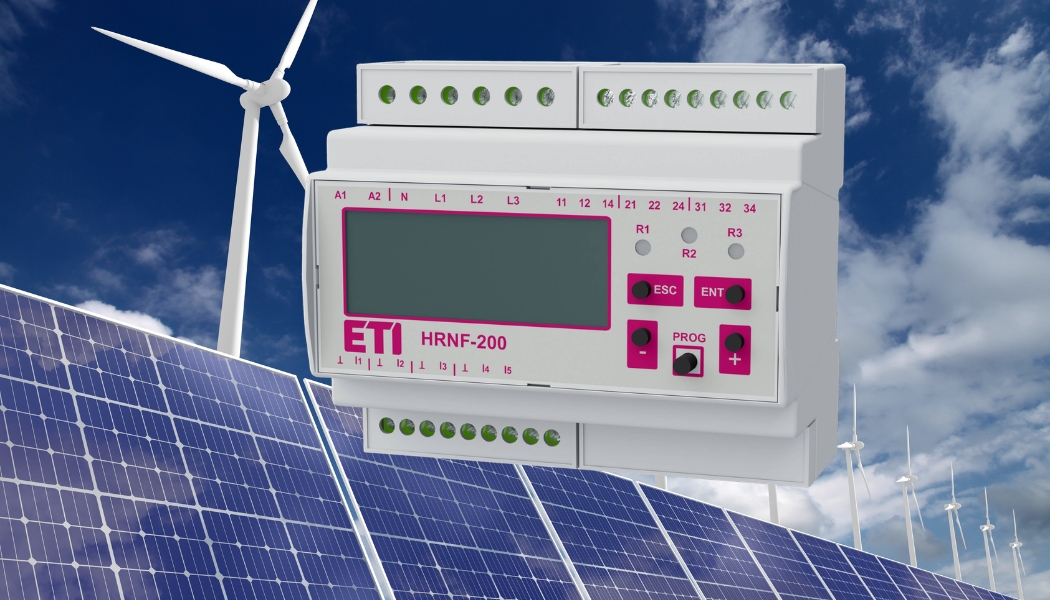

Непрекъснат контрол на ключови параметри
Основната задача на HRNF-200 е постоянното наблюдение на състоянието на електрическата мрежа. Релето следи фазовите напрежения между проводниците и между фазов и неутрален проводник, като едновременно контролира състоянията на пренапрежение и понижено напрежение. Наблюдават се също честотата на мрежата, свръхчестотата и понижената честота, скоростта на изменение на честотата (ROCOF), фазовото отместване и напрежението на нулева последователност. Сред контролираните величини е и 10-минутната усреднена стойност на напрежението. Този параметър е особено важен при оценка на продължителни отклонения в качеството на захранващото напрежение и при прилагане на изискванията за присъединяване на производствени мощности към обществената мрежа.
Когато измерена величина излезе извън зададените допустими граници, HRNF-200 задейства изключването на генериращата инсталация за време от порядъка на няколко милисекунди. Така се ограничава възможността за подаване на електроенергия към участък от мрежата, който е изключен за ремонт или е претърпял повреда. Едновременно с това се намалява рискът електронното оборудване на инсталацията да бъде изложено на недопустими стойности на напрежението или честотата.

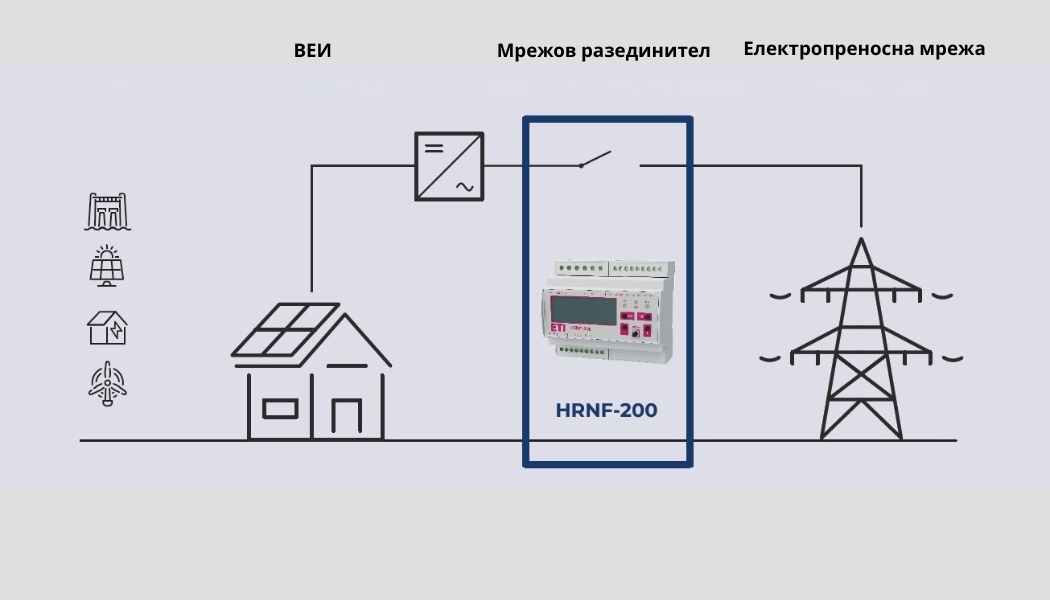

Конфигуриране според националните нормативни изисквания
Една от спецификите на HRNF-200 е възможността за конфигуриране съобразно изискванията на различни пазари. В устройството са предварително зададени параметри, съответстващи на национални стандарти и правила за присъединяване, което улеснява въвеждането му в експлоатация при реализацията на международни проекти. След избор на съответния национален стандарт защитните параметри се зареждат автоматично. За държави или специфични приложения, за които не е налична предварително зададена конфигурация, е предвидена възможност за свободно задаване на параметрите. При необходимост операторът на електроразпределителната мрежа може да изиска прагови стойности, различаващи се от стандартно определените. HRNF-200 позволява определени прагове да бъдат конфигурирани извън стандартно дефинирания диапазон.
В този случай устройството сигнализира, че настройката вече не съответства на сертифицираните изисквания. Отговорността за такава конфигурация и нейното приемане се прехвърля към оператора и/или компетентния орган по приемане на инсталацията.
Четири начина за измерване и присъединяване
Конструкцията на HRNF-200 позволява използването му в различни електрически схеми. Релето поддържа еднофазно, двупроводно измерване; трифазно, трипроводно измерване без неутрален проводник; трифазно измерване на междуфазните напрежения в четирипроводна схема; трифазно измерване с неутрален проводник, четирипроводно. Номиналното напрежение може да бъде конфигурирано според конкретното приложение. Предвидена е и възможност за независимо задаване на времето за задействане на всяка защитна функция, което позволява настройване на селективна реакция спрямо характеристиките на електрическата система. При възстановяване на нормалните параметри на мрежата времето за повторно включване може да бъде фиксирано или определено на случаен принцип. Тази функционалност дава допълнителна гъвкавост при управление на повторното присъединяване на генериращите мощности.

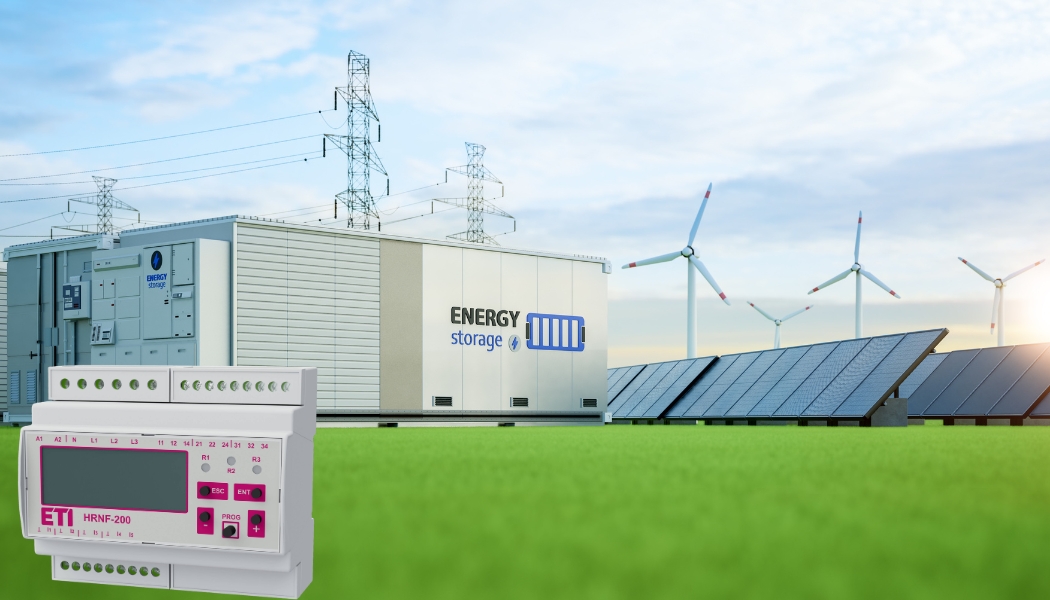

Интерфейси и регистриране на събития
За интегриране на релето в системи за управление и защита HRNF-200 разполага с пет конфигурируеми цифрови входа и три превключващи релейни изхода с превключващи контакти. Параметрите и измерваните величини се визуализират посредством LCD дисплей, което позволява локално проследяване на състоянието на системата и извършване на настройките. Функцията за памет на грешки регистрира настъпилите събития заедно с времеви маркер. По този начин информацията за задействанията може да бъде използвана при последващ анализ на работата на инсталацията и установяване на причините за изключване. За защита на конфигурацията от неоторизирана промяна е предвидена защита чрез парола, както и възможност за пломбиране. Това е съществено при приложения, при които настройките на защитата трябва да останат непроменени след приемането и въвеждането на системата в експлоатация.
Област на приложение: фотоволтаици, системи за съхранение на енергия и други ВЕИ системи
Релето HRNF-200 е ориентирано към приложенията, при които децентрализираните енергийни ресурси трябва да работят координирано с обществената електрическа мрежа. Релето е подходящо за фотоволтаични инсталации, системи за съхранение на електроенергия (BESS), ветрогенератори, водноелектрически централи и когенерационни системи.
Изискването за автоматично отделяне от мрежата при аварийни условия е част от правилата за присъединяване на малки мощности за генериране на електроенергия. Затова защитното устройство и неговата конфигурация трябва да отговарят на приложимите национални стандарти и процедури за оценяване и сертифициране. HRNF-200 поддържа изискванията на широк спектър от стандарти за защитни релета и правила за присъединяване, включително EN 50549-1 и EN 50549-2. Комбинацията от мониторинг на напрежението и честотата, контрол на фазовото отместване и ROCOF, гъвкаво конфигуриране и бързо изключване превръща устройството в елемент от защитната архитектура на съвременните инсталации за децентрализирано производство и съхранение на електроенергия.
