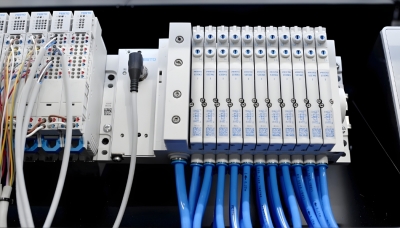

Пневматични вентили и вентилни острови на Festo – ключът към ефективното управление на индустриалните пневматични системи
Пневматичните вентили представляват ключови функционални елементи в системите за индустриална автоматизация, предназначени за управление на потока сгъстен въздух и за координиране на работата на пневматичните изпълнителни механизми. Чрез тях се осигурява управлението на движенията на устройства като пневматични цилиндри, пневматични двигатели и различни видове захващащи механизми. В зависимост от принципа на управление вентилите се класифицират като пневматично управлявани, електромагнитно управлявани и ръчно управлявани. В съвременните системи за автоматизация те могат да се използват както като отделни функционални елементи, така и като част от интегрирани вентилни системи (вентилни острови), които позволяват централизирано управление на множество пневматични канали. Такива решения се разработват и внедряват от водещи производители на индустриална автоматизация, какъвто е Festo.
Вижте цялата гама пневматика в онлайн магазина на Ритбул.
Пневматичните системи се използват широко в индустриалната автоматизация за предаване на енергия под формата на движение или сила посредством сгъстен въздух. Генерираното движение се реализира чрез изпълнителни механизми, докато управлението на параметрите на въздушния поток – посока, налягане и дебит – се осъществява посредством различни типове вентили. В своята основна конфигурация една пневматична система включва източник на сгъстен въздух, изпълнителен механизъм, разпределителен вентил и спомагателни компоненти, осигуряващи свързването, регулирането и надеждната работа на системата. В тази структура разпределителният вентил изпълнява ролята на основен управляващ елемент, който определя работния цикъл на изпълнителния механизъм.
Видове пневматични вентили и области на приложение
Вентилите, разработвани от Festo, са предназначени както за универсално приложение, така и за специфични индустриални задачи, изискващи индивидуална конфигурация на системата. Освен разпределителни вентили, продуктовата гама на компанията включва също спирателни вентили, устройства за регулиране на дебита и налягането, както и пиезовентили.
Пиезовентилите представляват пропорционални устройства за контрол на налягането, при които регулирането се осъществява чрез пиезоелектричен принцип на действие. Тези устройства се характеризират с висока експлоатационна надеждност, минимална консумация на електрическа енергия и значително удължен експлоатационен живот в сравнение с традиционните електромагнитни решения.

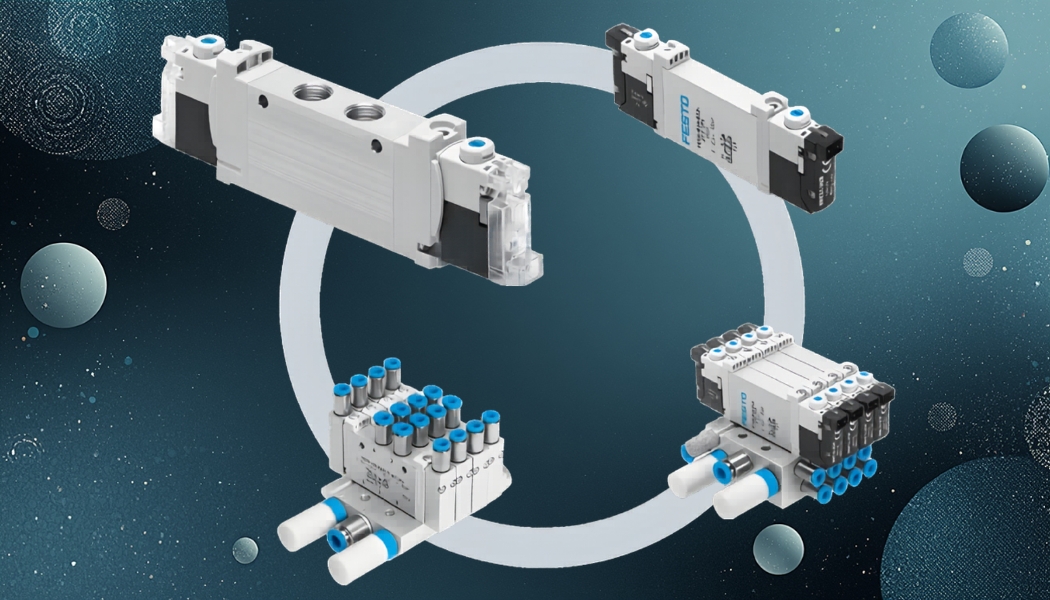

Разпределителни вентили

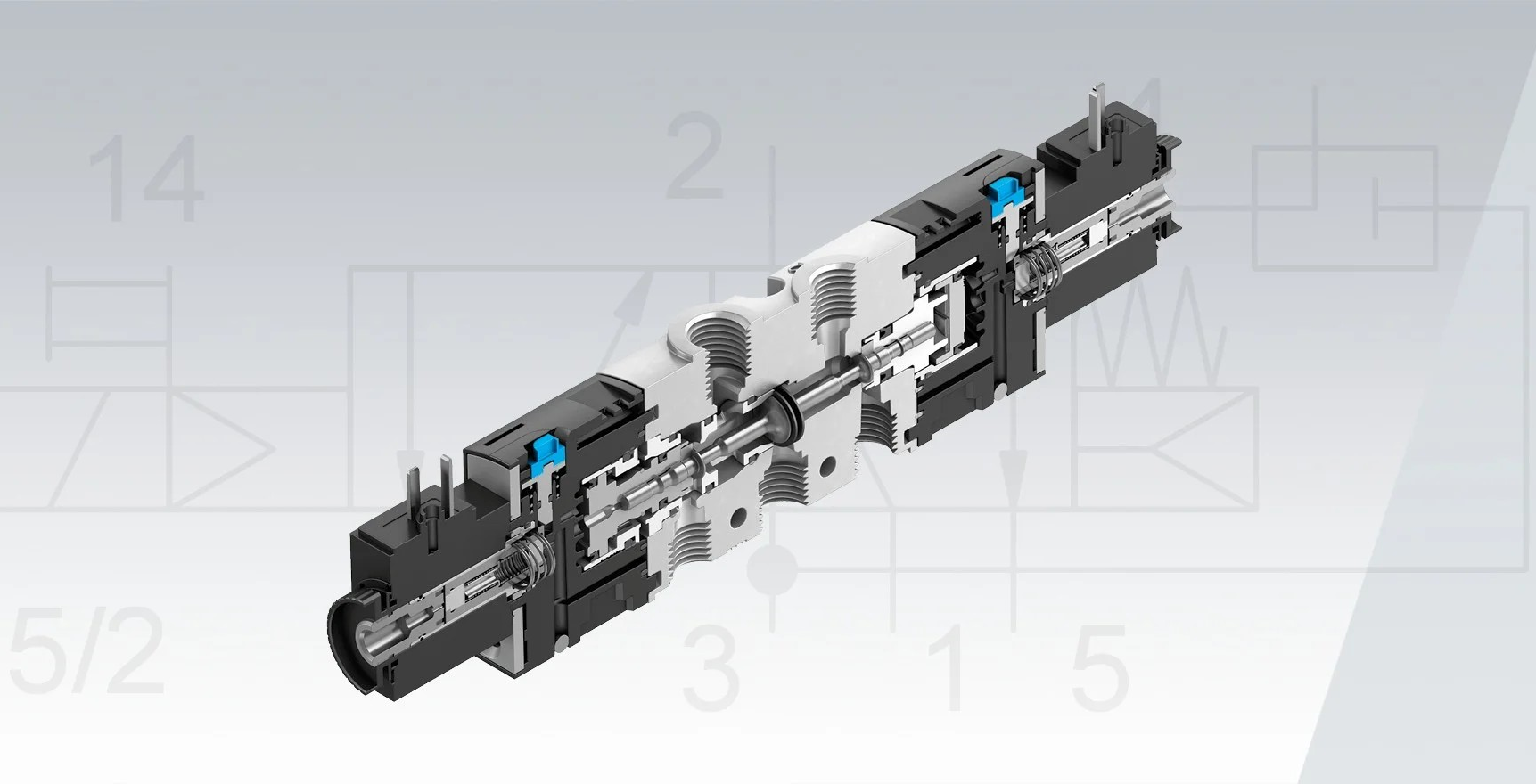

Разпределителните вентили са предназначени за изменение на посоката, отваряне или прекъсване на потока компресиран въздух в пневматичните системи. Чрез тях се осъществява управлението на последователността на работните движения на изпълнителните механизми. В индустриалната практика широко се използват стандартизирани разпределителни вентили, съответстващи на утвърдени монтажни и функционални интерфейси, както и универсални и специализирани конструктивни решения, разработени за специфични технологични приложения. Тези вентили могат да бъдат управлявани електромагнитно, пневматично или механично в зависимост от изискванията към системата.

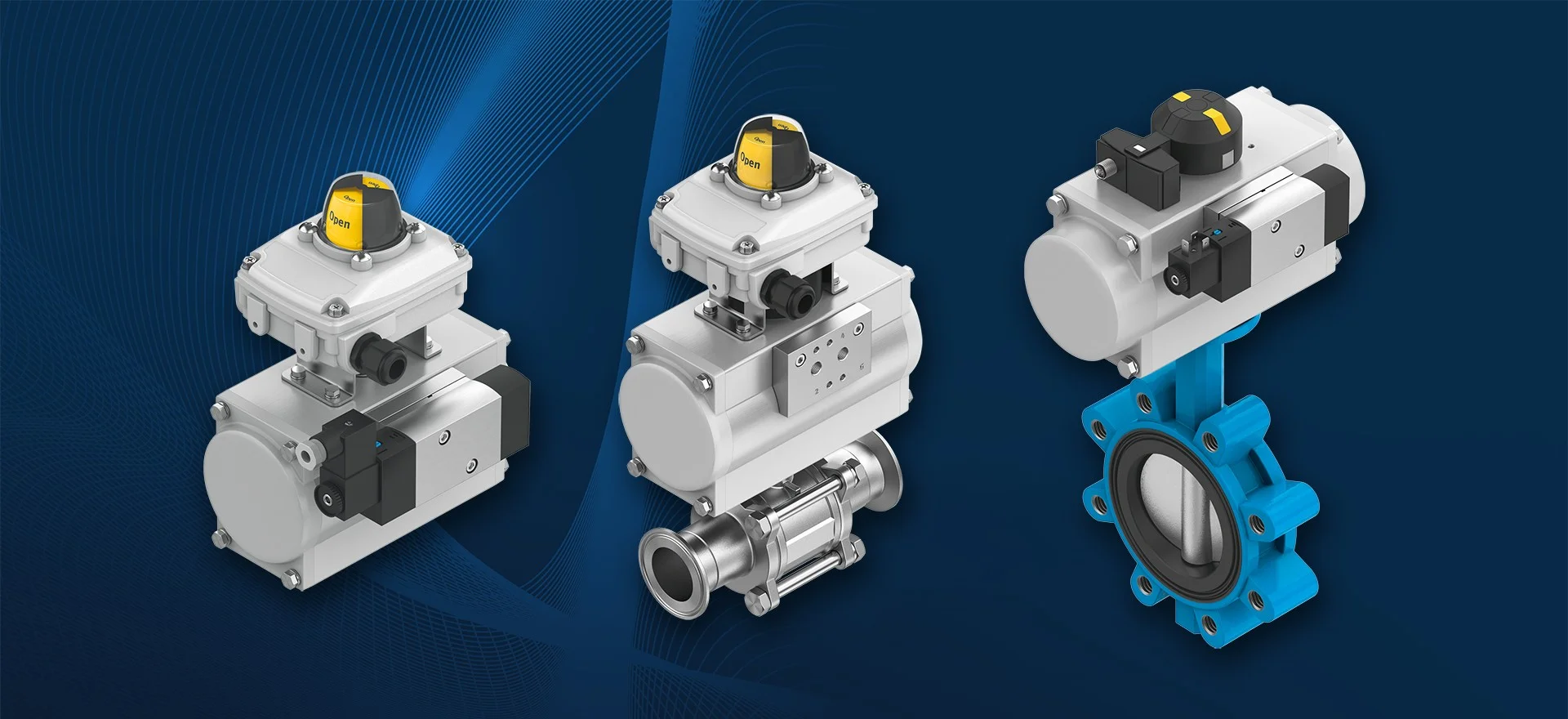

Процесни вентили
Процесните вентили намират приложение в системи, при които е необходимо управление на различни работни среди. Те могат да работят с газове, течности с висок вискозитет, пастообразни вещества или гранулирани материали. В индустриалните машини тези вентили се използват за регулиране на флуидните потоци при редица технологични операции, включително охлаждане, смазване, почистване, измиване, стерилизация, както и при процеси на дозиране и смесване. В конструктивно отношение те могат да бъдат реализирани като дроселни вентили, ъглови седлови вентили, пропорционални вентили или сферични кранове, като изборът на конкретен тип зависи от характеристиките на работната среда и технологичните изисквания.
Вентили за регулиране на дебита
Вентилите за регулиране на дебита представляват елементи за контрол на количеството сгъстен въздух, преминаващо през отделните участъци на пневматичната система. Чрез тях се осигурява регулиране на скоростта на движение на изпълнителните механизми и оптимизиране на динамичните характеристики на системата. Към тази група се отнасят устройства като обратни вентили, иглени вентили и пневматични таймери, които позволяват прецизно управление на потока и времевите параметри на работните процеси.
Функционална безопасност на пневматичните системи
Осигуряването на функционална безопасност представлява съществен аспект при проектирането и експлоатацията на пневматични системи. За разлика от много електрически системи, при които управлението се реализира предимно чрез програмируеми устройства, пневматичните системи разчитат в значителна степен на физически функционални елементи. Поради това правилният избор, конфигурация и интеграция на вентилите имат решаващо значение за надеждността и безопасността на работата на системата. В тази връзка производители като Festo предоставят подробна техническа документация и инженерна консултация, подпомагащи проектирането на безопасни и ефективни автоматизирани системи.
Основни решения от продуктовата гама на Festo

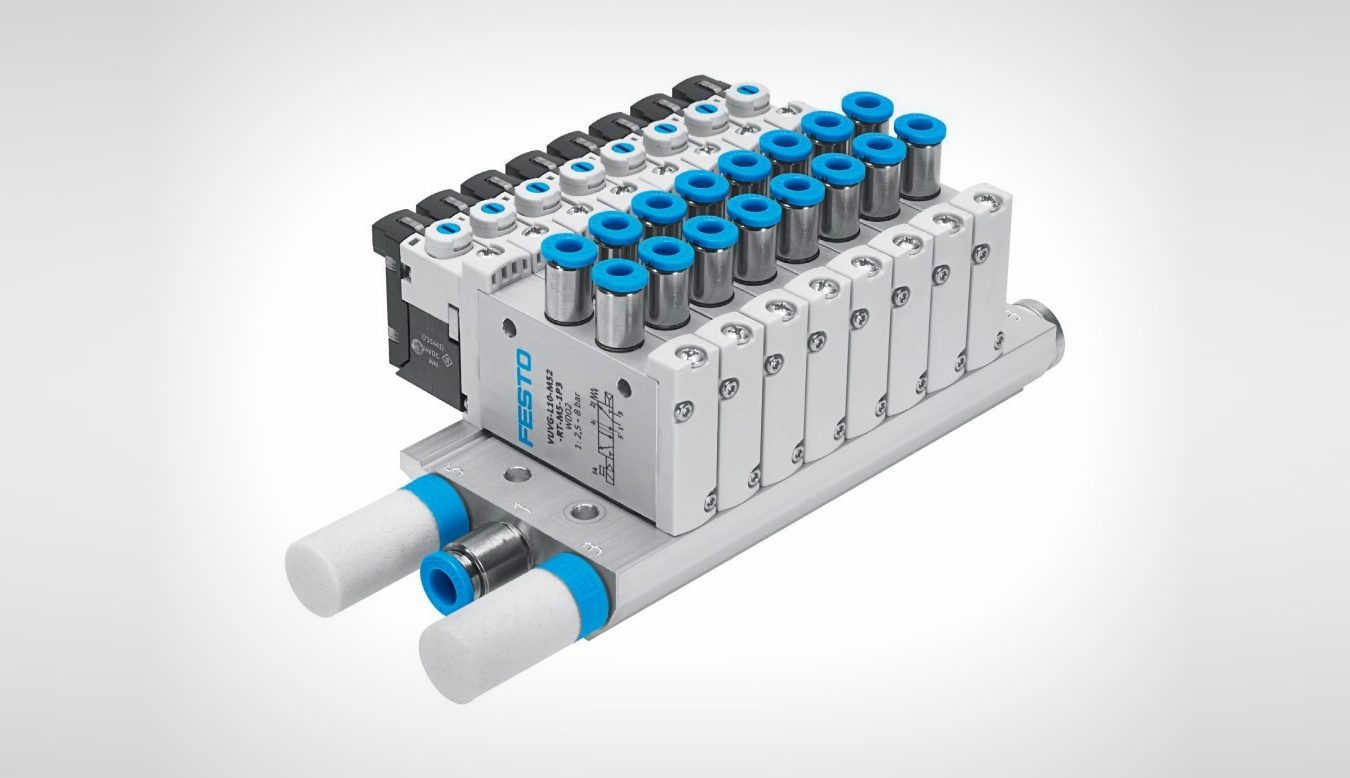

Един от широко използваните електромагнитни вентили е VUVG на Festo, предназначен за индивидуално присъединяване. „Конструктивното решение на този вентил се характеризира с оптимизирана вътрешна геометрия, която съчетава висока пропускателна способност на въздушния поток с компактни габаритни размери. Устройството може да се използва както като самостоятелен вентил, така и като елемент от вентилен остров. Електрическото присъединяване се осъществява чрез електрическа разпределителна кутия E-box, а работният диапазон на налягането достига до приблизително 10 bar. Благодарение на високия дебит и компактната конструкция тези вентили намират приложение в бързодействащи автоматизирани системи, например при монтажа на малки компоненти, в електронната индустрия и в оборудване за хранително-вкусовата и опаковъчната промишленост.

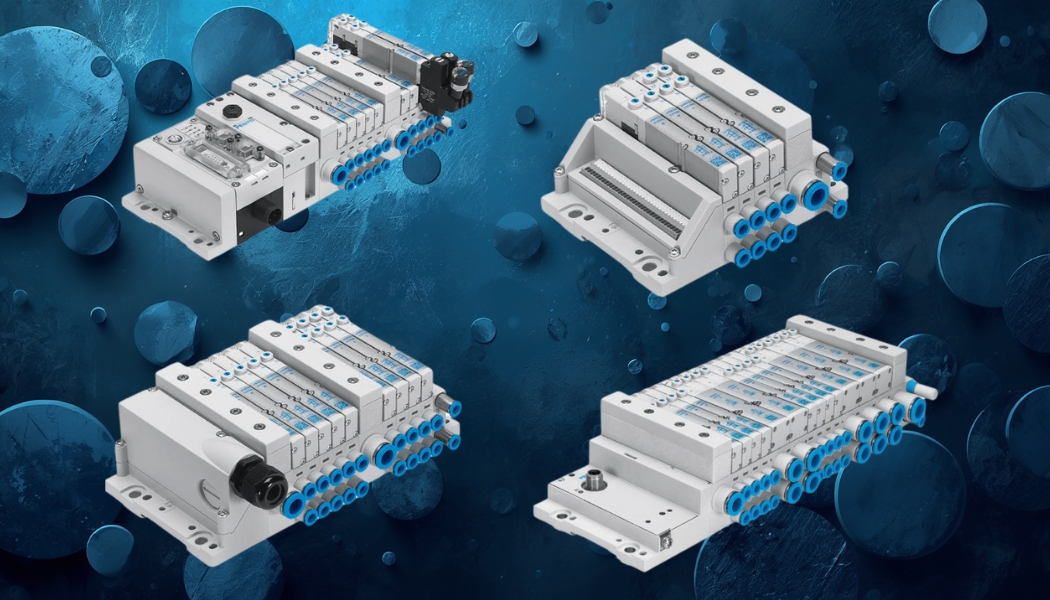

Друг представителен продукт е вентилният остров Festo MPA-L, разработен с модулна архитектура и полимерна основа. Конструкцията позволява гъвкаво разширяване на системата чрез добавяне на отделни функционални модули и свързващи елементи. Вентилният остров поддържа няколко групи размери на пневматични вентили и може да бъде интегриран в индустриални комуникационни системи чрез интерфейс CPX с поддръжка на полеви шини. Освен това системата е съвместима с комуникационния стандарт IO-Link®, което улеснява диагностиката, конфигурацията и интеграцията в съвременни автоматизирани производствени линии.
