Многофункционалното цифрово реле за време SHT-13/2 UNI с Wi-Fi връзка е новото попълнение в обширното портфолиото на ETI Elektroelement
Релетата за време са устройства, които се използват за превключване на уреди в зависимост от астрономичното, седмичното или годишното време. Уредите могат да бъдат, например, лампи, вентилатори, превключватели и др. Използването на времеви релета е почти неограничено. Те намират приложение не само в бита, но и в промишлени приложения за управление на процеси, машини и т.н. Основните функции на релето за време включват отложен старт/стоп или забавяне на импулса. Новото реле SHT-13/2 UNI на ETI е универсално цифрово реле от типа „всичко в едно“, предлагащо различни програми – дневни, седмични, годишни и астрономически, смесени и произволни.

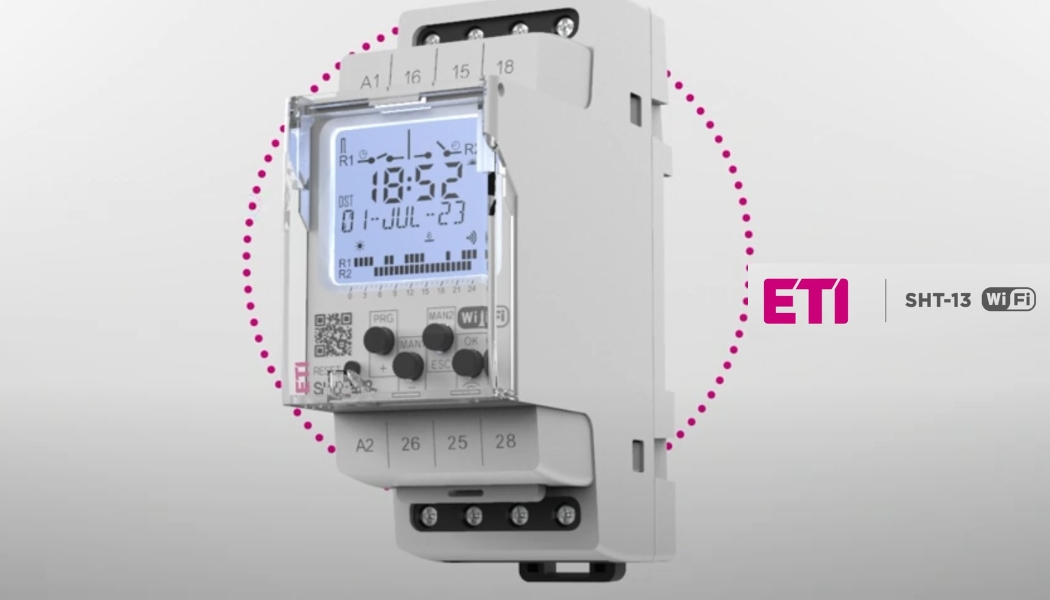

Лесна настройка и регулиране

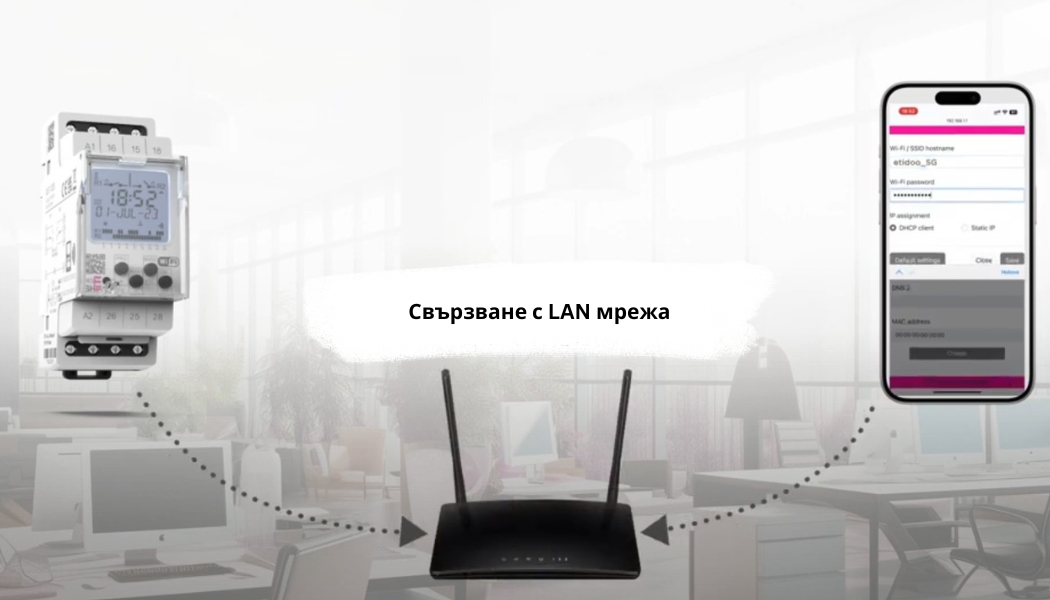

Релетата за време SHT-13/2 UNI предлагат лесна настройка след първото стартиране. Разполагат с вграден уеб сървър за настройка чрез Wi-Fi връзка. Синхронизирането на времето чрез NTP сървър изисква интернет връзка. Астрономическата програма позволява ръчно въвеждане на географски координати или избиране на един от над 500 предварително зададени градове. Корекцията лятно/зимно часово време осигурява целогодишна точност, включително:
- Избор на дни от седмицата;
- Функция за прекъсване в зависимост от астрономичното време (нощна пауза): контролира часовете на изгрев/залез и ги сравнява със зададените времена за изключване/включване;
- Висока точност на географско позициониране, благодарение на задаването на географска ширина/дължина с точност до два знака след десетичната запетая.
Подходящи за различни инсталации
Релетата SHT-13/2 UNI дават възможност за гъвкав контрол чрез два независимо програмируеми изхода 16 A с постоянно нормално отворен NO или нормално затворен NC контакт в импулсен или цикличен режим. Устройствата са с двумодулен корпус с размери 90 × 35 × 64 mm и са оборудвани със сменяема акумулаторна батерия(CR2032) за поддържане на зададеното часово време.
Широкият диапазон на захранващо напрежение AC/DC 24 – 240 V на релетата ги прави подходящи за различни инсталации. Прозрачният капак на предния панел позволява пломбиране на устройствата, които са защитени с PIN код срещу неоторизирани промени.

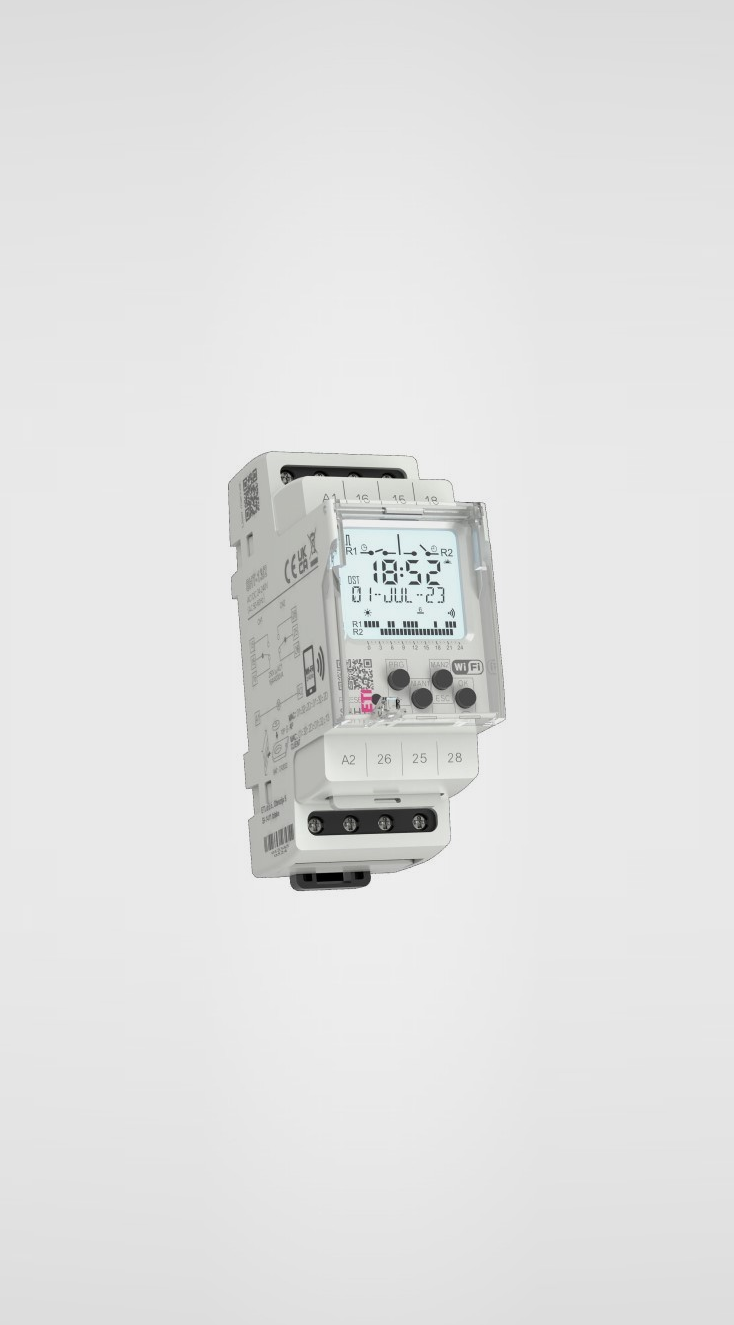

Технически характеристики на SHT-13/2 UNI
- Захранващо напрежение 24 – 240 V AC/DC (50 AC – 60 Hz)
- Енергопотребление Wi-Fi: "OFF" 0.5 W/2 VA; "ON" 1 W/3 VA;
- Отклонение на захранващото напрежение: -15%; +10%;
Изходи:
- Два превключващи контакта (AgSnO2);
- Номинален ток: 16 A;
- Изключваща способност: 4000 VA/AC1, 384 W/DC
- Пусков ток (коефициент на запълване 10%) : 30 A/< 3 s;
- Комутационно напрежение: 250 V AC1 /24 V DC
- Разсейване на мощността (макс.): 2.4 W;
- Механичен ресурс: 3x107 ;
- Електрически ресурс (AC1): 105;
Синхронизиране по време:
- Точност: max. ±0.5 s/ден при 23 °C;
- Минимален интервал: 1 s;
- Данните се съхраняват за мин. 10 години;
- Създаване на резервно копие до 120 дни (CR 2032 – 3V);
Програмиране:
- Брой програмируеми адреси: 200;
- Тип програма: дневна, седмична, годишна и астрономична;
- Визуализация на данните: LCD дисплей с бяла подсветка;
- Настройки през уебсайт чрез Wi-Fi (2.4 GHz);
Други данни:
- Работна температура: от -20 до +55 °C;
- Температура на съхранение: от -30 до +70°C;
- Диелектрична якост:
- Захранване изход: AC 4 kV;
- Изход 1 – изход 2: AC 4 kV; - Ориентация на монтажа: във всяка позиция;
- Монтаж: на DIN шина EN 60715;
- Степен на защита: преден панел IP40/клеми IP20;
- Категория на пренапрежение: III;
- Степен на замърсяване: 2;
- Размери: 90 × 35 × 64 mm;
- Съответствие със стандарт EN 61812-1.
