Малък лост с голям ефект – това е лостовата технология за свързване на печатни платки MCS MINI на WAGO






Индустриалните роботи повдигат, обръщат, пренасят и преместват различни предмети, завинтват или заваряват компоненти, а също така ги боядисват. Областите на тяхното приложение са неограничени. Те автоматизират процесите в автомобилостроенето, хранително-вкусовата промишленост, логистиката, производството на медицинска техника и в много други области. Не само индустриалният робот трябва да се адаптира към своите задачи и среда. Освен контролерите на робота, контролният шкаф също следва да предлага гъвкавост. В много случаи той е трудно достъпен – особено ако се намира в горната или долната защитена зона на робота. Освен това пространството в контролния шкаф също е ограничено. Важно е технологията за свързване да реагира на тези ограничения и да предложи съответно по-малки решения. Едно такова решение е компактният конектор с лост за печатни платки PCB MCS MINI на WAGO.
Почти всяка индустрия използва роботи. Продуктът, който роботът манипулира, може да бъде малък, средно голям или дори огромен. В зависимост от изискваната полезна товароносимост, обхват и скорост, клиентът избира съответния размер на робота за конкретната задача.

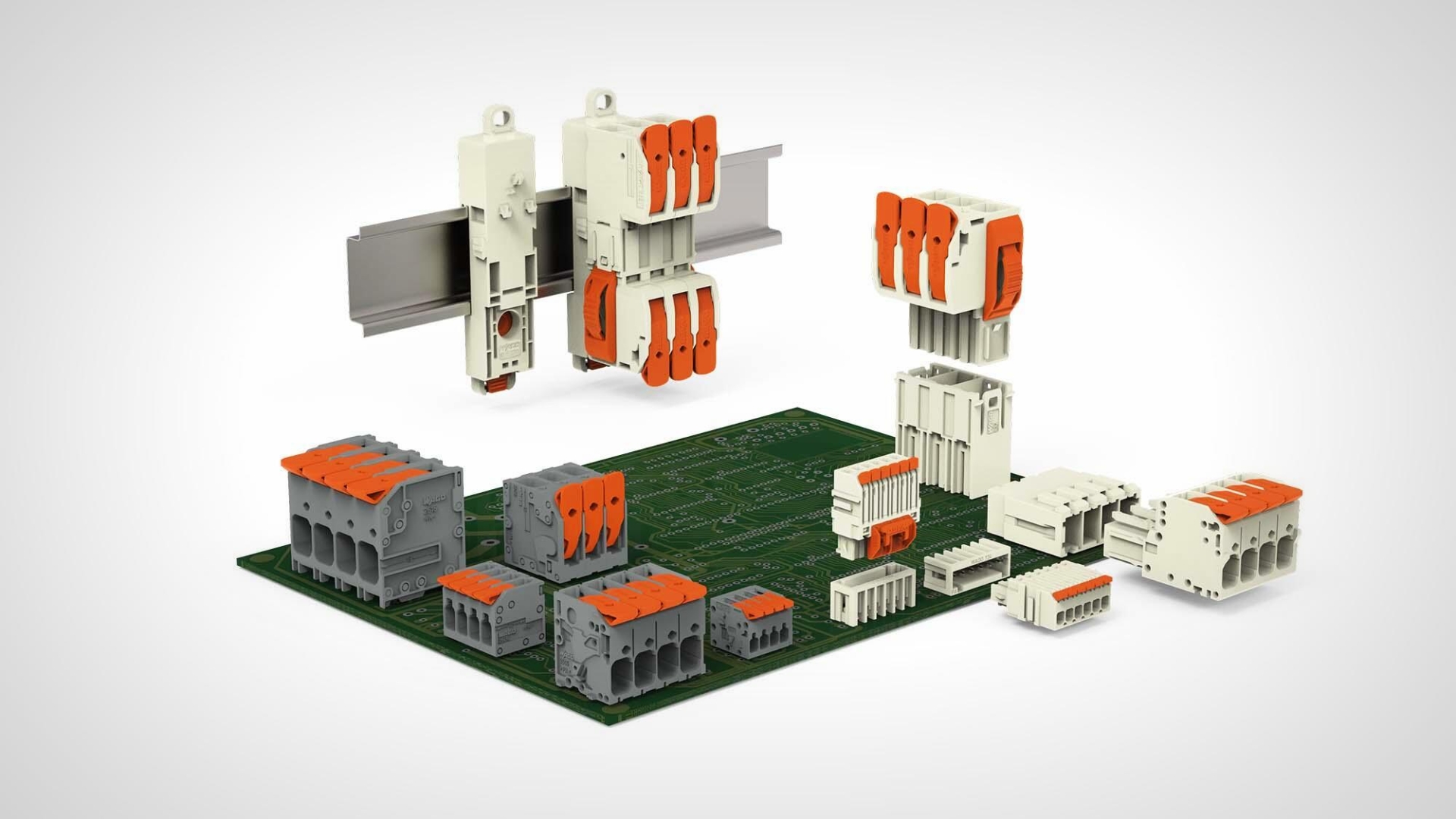

Джъмперите симулират затворена верига

По правило инсталаторите интегрират индустриалните роботи непосредствено в работните зони на производственото предприятие. Индустриалният робот често се намира зад защитна преграда или стъкло. Ако вратите на защитните заграждания са затворени, роботът може да извършва своите операции. Но веднага щом се отвори заграждението, роботът трябва да спре, за да защити хората и околната среда. За гарантирането на този процес се проектират специални вериги за безопасност, които прекъсват ел. захранването.
При доставката на робота и контролерите за неговото управление, тези вериги за безопасност все още не са свързани към съответните превключватели и сензори на защитните прегради и бариери. За да се осигури възможността за движение на осите на робота по време на монтажа и пускането в експлоатация, веригите за безопасност първоначално са затворени с джъмпери.

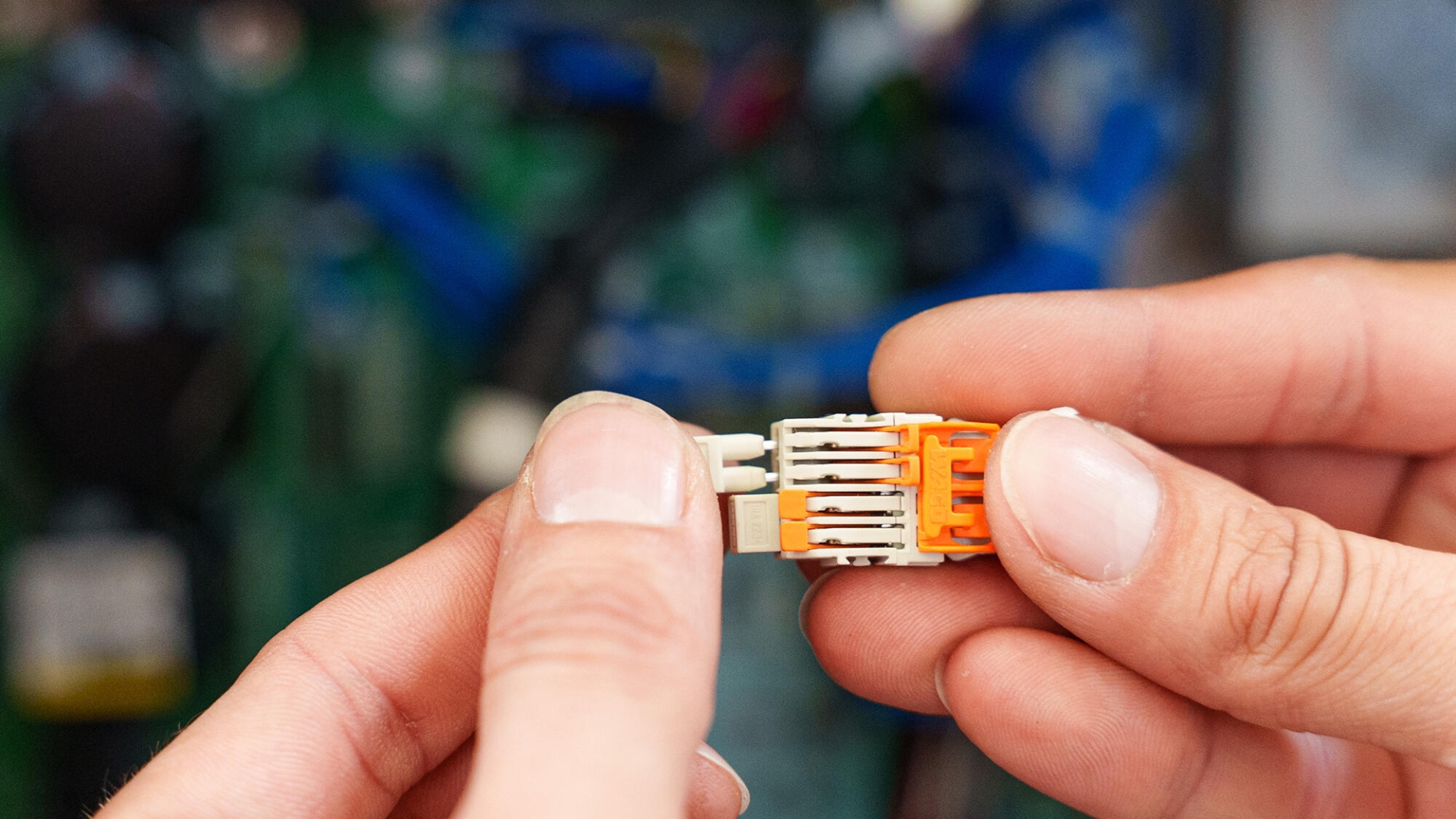

Свързването може да се извърши без инструменти и без необходимост от втори техник

След въвеждане в експлоатация на робота джъмперите се сменят, например с изводите на предпазните превключватели и сензори на защитната преграда. Свързването на тези кабели се извършва лесно с помощта на конектори за печатни платки с лост. Инсталаторът може да отвори няколко лоста едновременно без инструменти и да премахне джъмперите. След това той полага кабелите на предпазния превключвател към съответната точка на съединение и затваря лоста.
„Лостът ускорява процеса на свързване. Инсталирането може да се извърши без участието на втори техник“, обяснява г-н Йорн Пикер, продуктов мениджър PCB Connections във WAGO, обяснявайки предимствата на изпълненията на клемите с лостове. По този начин се осигурява също и висока безопасност при свързването на проводниците. Ако лостът е отворен, крайната точка също е отворена. Ако лостът е затворен, мястото на свързване също е надеждно затворено. „Инсталаторът може да види състоянието на свързването с един поглед“, обяснява г-н Пикер. С конекторите Push-in CAGE CLAMP могат да бъдат свързани едножилни или многожилни проводници директно без отваряне на лоста. При това конекторите с лост за печатни платки MCS MINI за проводници с напречно сечение от 0.14 до 1.5 mm² са особено компактни - те са със стъпка от само 3.5 mm и обща височина под 10 mm.

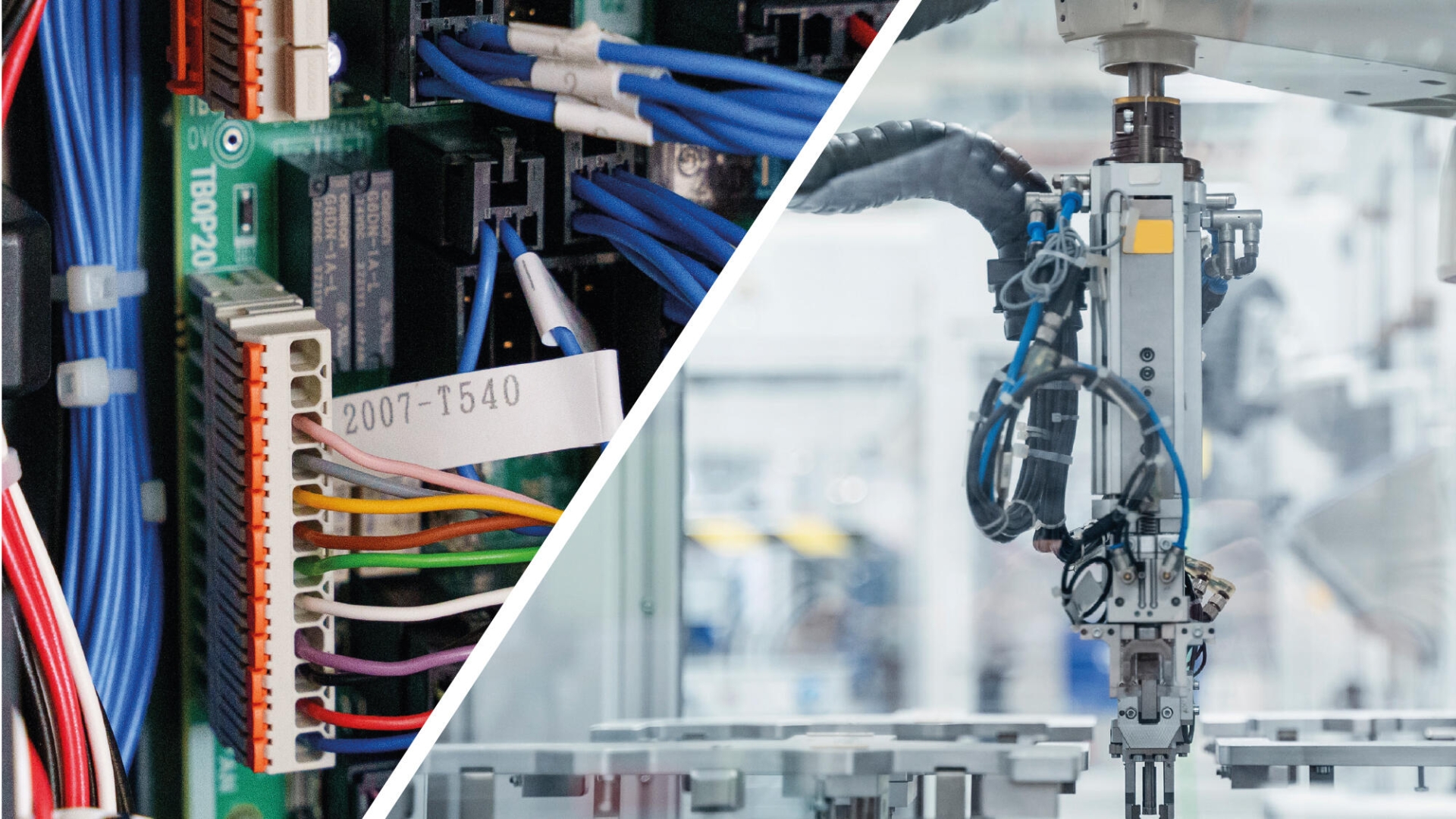

Лесно свързване на конекторите в труднодостъпни места

Друг важен фактор за производителите на оборудване е свързващият конектор към платката за свързване на веригата за безопасност в контролния шкаф. Може да се окаже, че контролният шкаф е монтиран много нагоре или надолу, което затруднява достъпа на инсталатора до подходящото място за свързване. Също така е възможно пространството в контролния шкаф да бъде толкова малко, че свързването да е трудно или невъзможно. Тук от голяма полза са конекторите с лост за печатни платки на WAGO, тъй като инсталаторът е в състояние просто да ги издърпа от шината и да ги свърже на ръка. Независимо дали се използва в конструкцията на автомобили, медицинска техника или логистична обработка – при свързването на веригите за безопасност на индустриални роботи лостовите клеми MCS MINI на WAGO допринасят за по-безопасна и лесна употреба.
