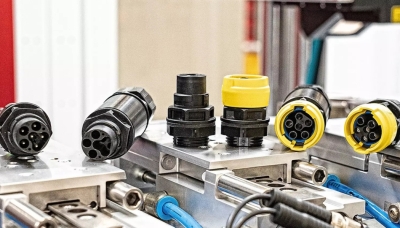

Кръглите конектори Size 15 на Harting оптимизират свързването на честотните задвижвания на ABB в децентрализирани задвижващи системи
Дигитализацията и преходът към децентрализирани архитектури променят начина, по който се проектират и интегрират съвременните системи за управление на електрозадвижванията. Все по-голямо значение придобиват не само производителността на честотните задвижвания, но и надеждността, стандартизацията и компактността на електрическите интерфейси, които осигуряват безпроблемна комуникация и електрозахранване между отделните компоненти. При решенията с честотни задвижвания на ABB, широко използвани в автоматизацията на производството, логистиката и вътрешнозаводския транспорт, изборът на подходящ индустриален конектор има пряко влияние върху бързината на монтаж, експлоатационната надеждност и възможността за изграждане на мащабируеми децентрализирани системи. Именно към тези изисквания е насочена серията кръгли индустриални конектори Size 15 на Harting, разработена като стандартизирано решение за съвременните електрозадвижвания.

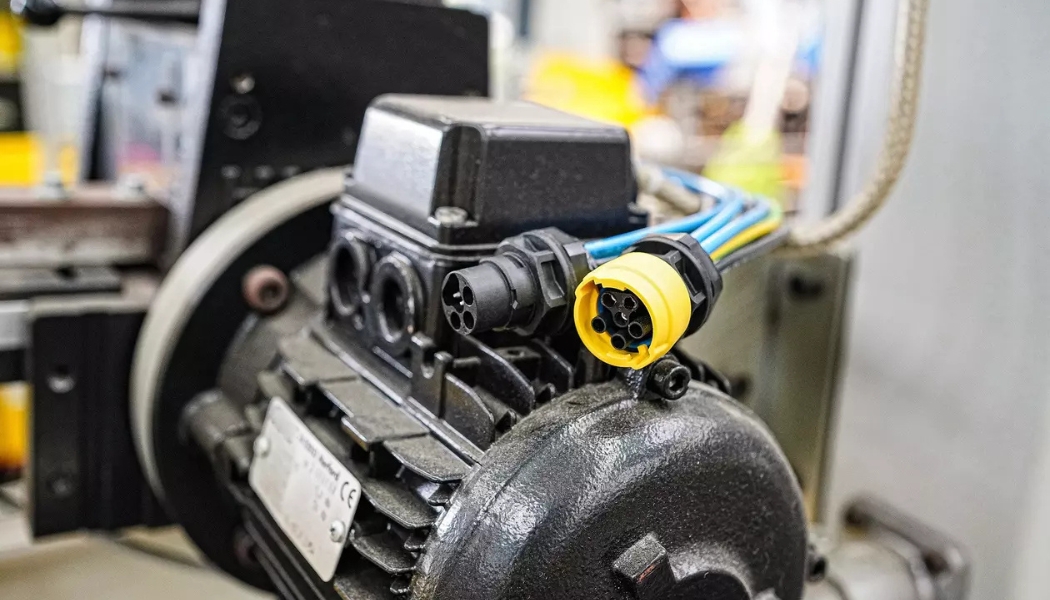

Стандартизирана свързваща технология за децентрализирани електрозадвижвания
Серията Size 15 представлява компактна и високопроизводителна интерфейсна система за свързване на асинхронни електродвигатели и децентрализирани системи за управление. Решението е разработено специално за приложения, при които се използват асинхронни двигатели без честотно регулиране на оборотите, поради което отпада необходимостта от екраниране за електромагнитна съвместимост (EMC) чрез метален корпус.
Вместо това Harting използва здрави пластмасови корпуси, които намаляват масата на конектора, улесняват монтажа и допринасят за постигане на по-ниски разходи за изграждане на системата. Конекторите са особено подходящи за свързване на множество устройства с ниска консумация на мощност чрез последователно свързване (Daisy-Chain), което опростява окабеляването и намалява броя на необходимите кабелни линии.
Макар честотните задвижвания на ABB често да работят с двигатели с регулируеми обороти, в съвременните децентрализирани инсталации те функционират съвместно с редица периферни устройства, помощни електрозадвижвания и системи за управление, при които подобен стандартизиран интерфейс значително улеснява интеграцията.

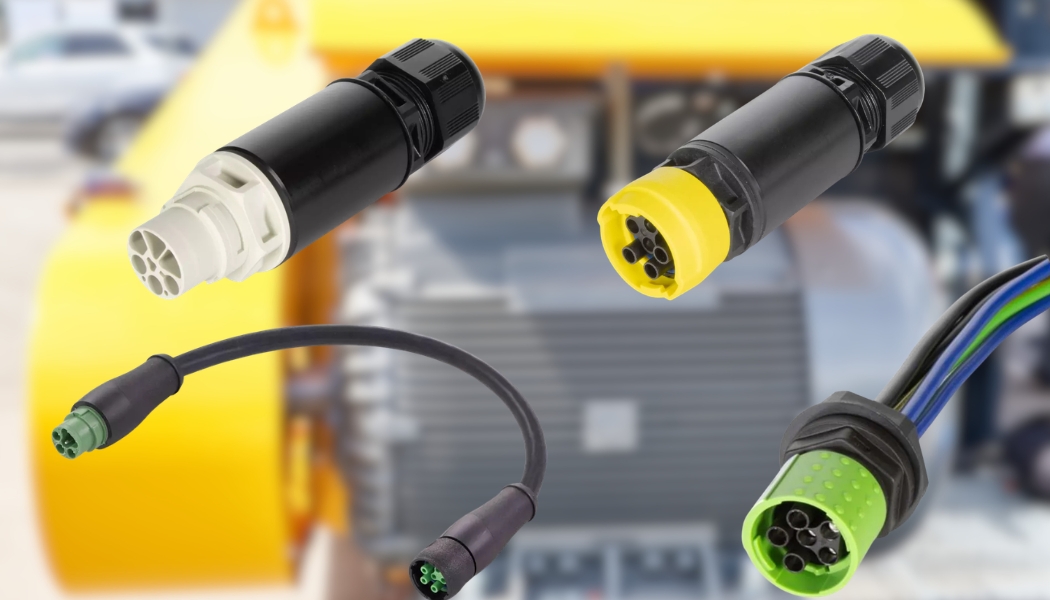

Стандартизацията по IEC 61076-2-115 гарантира съвместимост
Серията Size 15 е стандартизирана съгласно изискванията на IEC 61076-2-115, което гарантира взаимозаменяемост между продукти на различни производители и възможност за използване на алтернативен доставчик. Това е особено важно при индустриалната автоматизация, където стандартизацията намалява зависимостта от конкретен производител и улеснява бъдещата модернизация на оборудването.
Стандартът определя три конфигурации на електрическите контакти. Първата е предназначена за 630 V и 16 A и включва три силови контакта, защитен проводник (PE) и два сигнални контакта. Втората работи при 48 V и 20 A с два силови контакта, защитен проводник и три сигнални контакта. Предвидена е и трета конфигурация за 24 V и 20 A, предназначена за специфични приложения.
В продуктовото си портфолио Harting предлага решения за вариантите 630 V и 48 V. В зависимост от изпълнението те позволяват безопасно изграждане на структура с последователно свързване и с обща присъединена мощност до 16 kW, както и свързване на асинхронен електродвигател с номинална мощност до 7.5 kW.

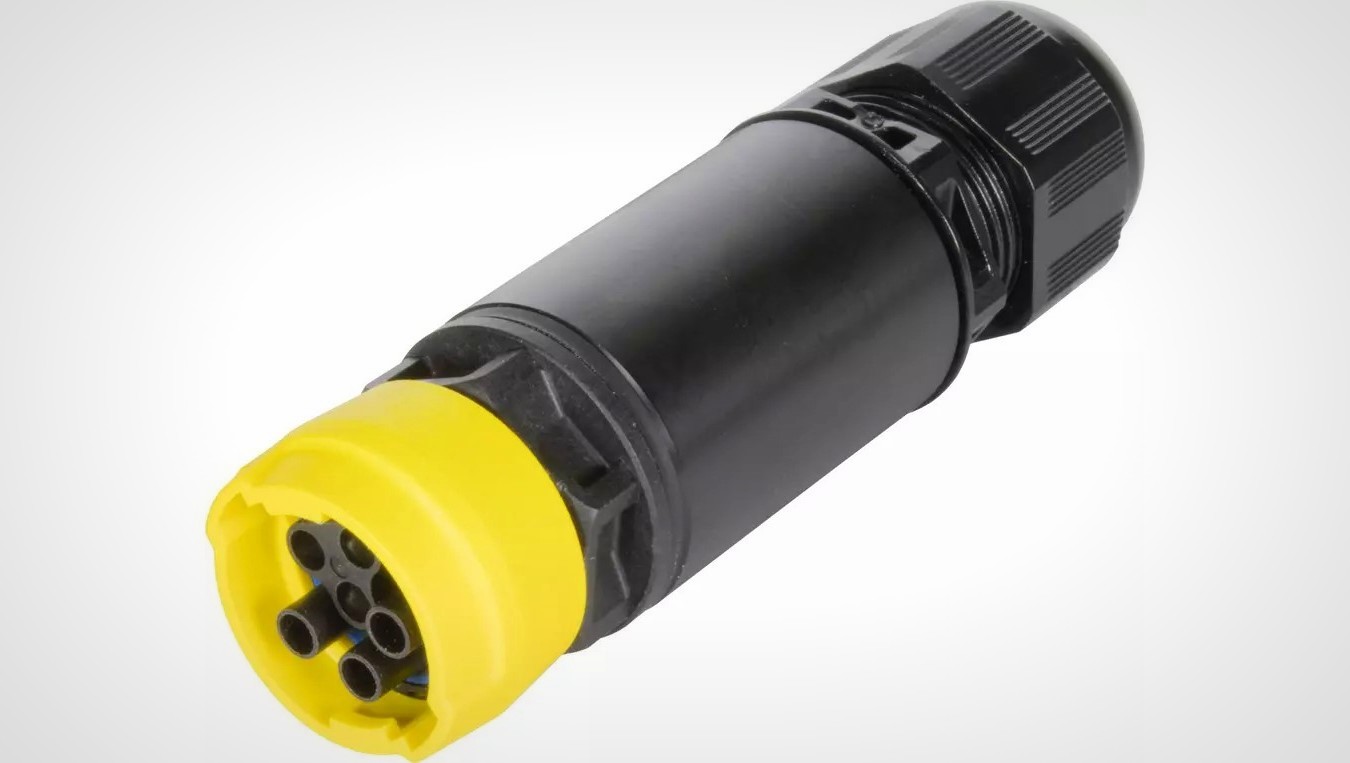

Байонетно заключване за надеждна работа в индустриална среда
За осигуряване на сигурно механично съединяване конекторите използват байонетно заключване, което гарантира бързо свързване и надеждна фиксация на конектора при експлоатация в промишлена среда. Това ги прави подходящи за тежки промишлени условия, характерни за автоматизирани производствени линии, транспортни системи и логистични съоръжения.
Компактната конструкция също допринася за по-ефективно използване на наличното пространство в електрическите шкафове и върху машините, без компромис с възможностите за предаване на електрическа мощност.

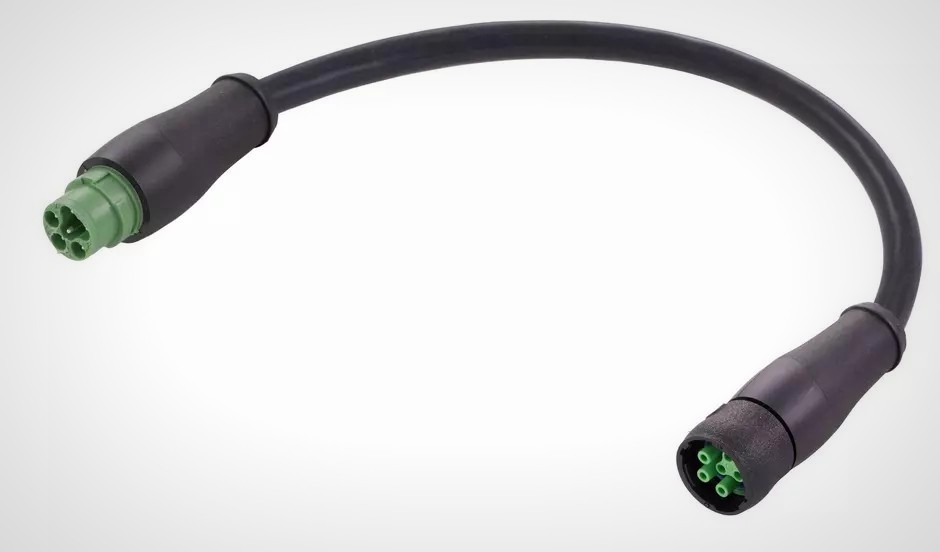

Оптимален баланс между компактни размери и мощност
С внедряването на Size 15 Harting предлага първата стандартизирана алтернатива на серията Han® 3A, като запълва нишата между металните кръгли конектори M23, отличаващи се с висока мощност, но и по-големи размери, и компактните силови съединители M12, при които досега в продуктовата гама на производителя е било налично единствено правоъгълно изпълнение. По този начин потребителите получават интерфейс, който е оптимизиран спрямо изискванията на съвременните асинхронни електрозадвижвания и позволява изграждането на компактни, стандартизирани и перспективни децентрализирани архитектури.
За производителите и системните интегратори, които внедряват честотни задвижвания на ABB в индустриални инсталации, подобни стандартизирани интерфейсни решения създават предпоставки за по-бързо изграждане на системите, по-висока експлоатационна надеждност и по-лесна поддръжка през целия жизнен цикъл на оборудването.
