Gelbox на WAGO е идеалното решение за защита от влага на електрически съединения на открито, в промишлени предприятия и дори в басейни

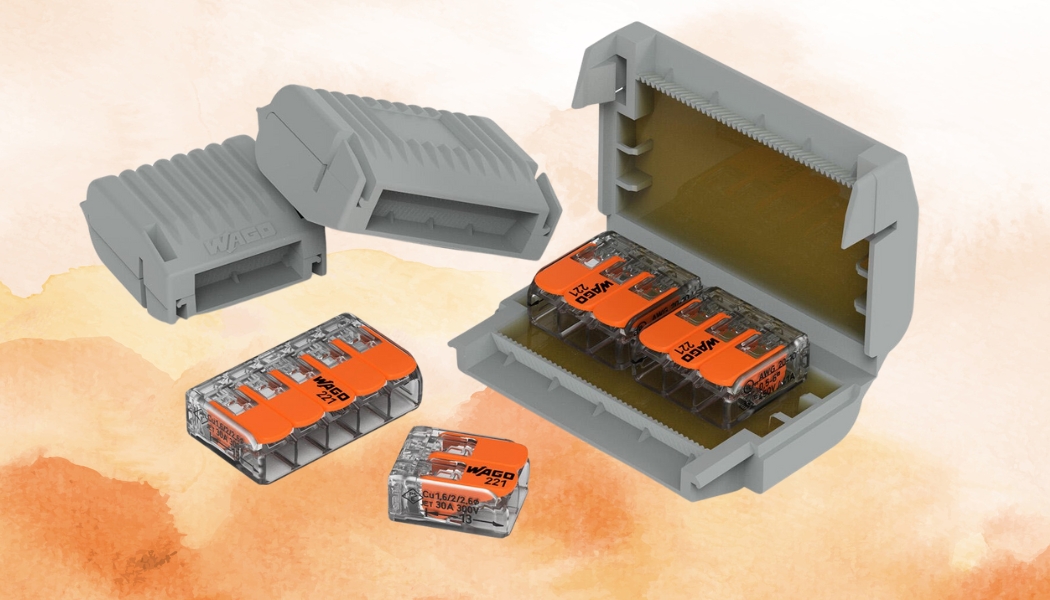

Конденз, обилни валежи, мощни водни струи: когато влагата и електрическият ток се срещнат, може бързо да възникне късо съединение. Херметизирането на клемите чрез капсулиране е традиционен метод за защита на електрическите инсталации от влага, но сега тяхната надеждна защита може да се постигне още по-бързо и лесно с гел кутиите WAGO Gelbox. Това е компактна кутия за поставяне на електрически конектори, която предварително е напълнена с безсиликонов гел. Решението се предлага в девет размера и осигурява степен на защита срещу проникване на влага IPX8 за инсталационни клеми Push Wire® от серия 2273 , както и за съединителни и проходни лостови клеми от серия 221 на WAGO. Такъв тип защита позволява на конекторите да бъдат напълно изолирани от проникване на влага и да могат да издържат на продължително потапяне във вода.
Риск от късо съединение: Какво причинява образуването на влага?
Как се образува влага в разклонителните кутии? Кондензът може да възникне например от бързи температурни промени. Това често се случва по време на преходни сезони, като пролетта и есента, когато топлият въздух вътре в корпуса се среща със студената стена на конектора и рязко се охлажда. Резултатът: конденз по вътрешната стена на корпуса на клемите. Този физически ефект се усилва допълнително от загубата на мощност, което увеличава топлината в сравнение с външната температура.
Тези температурни разлики водят и до разлики в налягането, които позволяват в корпуса на клемите да навлиза отново и отново свеж въздух, внасяйки влага и като цяло в него може да се натрупа значително количество вода.
Но обилни валежи или силна водна струя, която е твърде близо до разклонителната кутия, също могат да причинят появата на влага в разклонителните кутии. Влагата в клемите може да накара електрическия ток да поеме по напълно нови пътища, което бързо да доведе до късо съединение. Това обаче често се забелязва само когато защитните устройства се задействат, т.е. когато предпазителите изгорят.
Влагата често е навсякъде, особено при окабеляване на открито – независимо дали става въпрос за инсталиране на външна лампа или помпа. Ако влагата проникне, това може бързо да доведе до повреди. Кутиите Gelbox са готови за незабавна употреба в широк спектър от приложения с ниско и свръхниско напрежение. Техните основни предимства са:
- Лесна, бърза и безопасна употреба;
- Могат да се използват незабавно и са подходящи за повторна употреба;
- Не съдържат силикон;
- Съхраняват електроапаратурата за неопределено време.
Цялата система, състояща се от гел кутия и съединителни клеми на WAGO, е тествана от VDE и сертифицирана със степен на защита IPX8.
Какво представлява гел кутията Gelbox на WAGO и къде може да се изпозлва?
Конвенционалните материали за херметизиране на електрическите съединения като полиуретан и силикон също постигат степен на защита IPX8, но специалното при Gelbox на WAGO е, че тя защитава електрическите инсталации точно там, където е необходимо – в точките на свързване – без постоянно капсулиране на разпределителните кутии. За разлика от гела на силиконова основа, гелът без силикон на WAGO Gelbox поддържа практически неограничен брой приложения.
WAGO Gelbox може да се използва в широк спектър от приложения с ниско и свръхниско напрежение. Употребата му обаче се различава донякъде в зависимост от специфичните диапазони на напрежение. В приложения с ниско напрежение (напр. 230 V), Gelbox се използва в разклонителни кутии заедно със съединителни конектори. Това е единственият начин да се осигури двойна изолация на кабела за защита от токов удар, тъй като във WAGO Gelbox само проводниците са капсуловани. В приложения SELV (безопасно свръхниско напрежение) WAGO конекторите могат да се използват с Gelbox без допълнителна разклонителна кутия
Примерни приложения на гел кутиите на WAGO
- Монтаж на баня (DIN VDE 0100-701);
- Перални/напоителни системи;
- Ферми и градински центрове (DIN VDE 0100-0705);
- Зони на плувни басейни (DIN VDE 0100-702)
- Осветление на паркинги;
- Зарядни станции и осветителни системи в пристанищата.
Как се използва гел кутията Gelbox на WAGO?

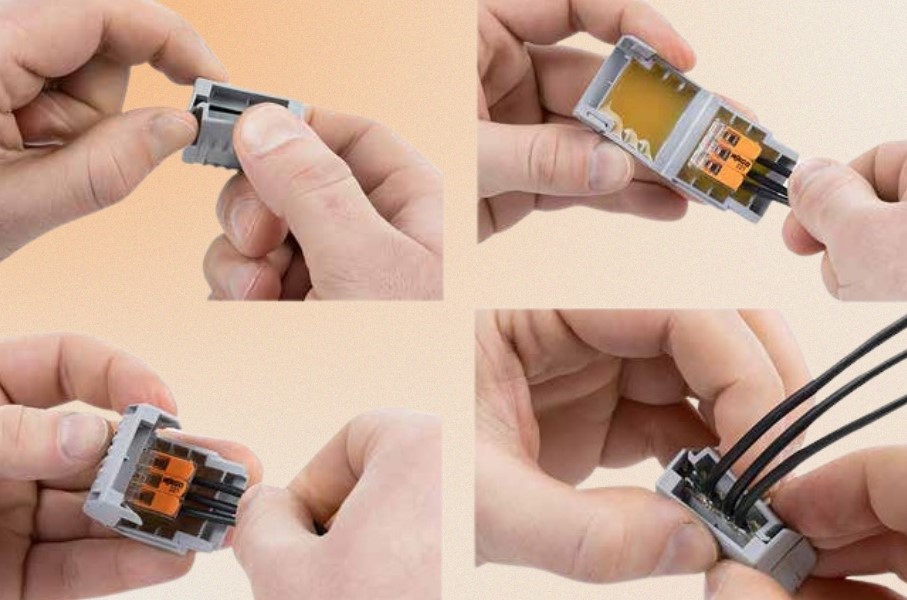

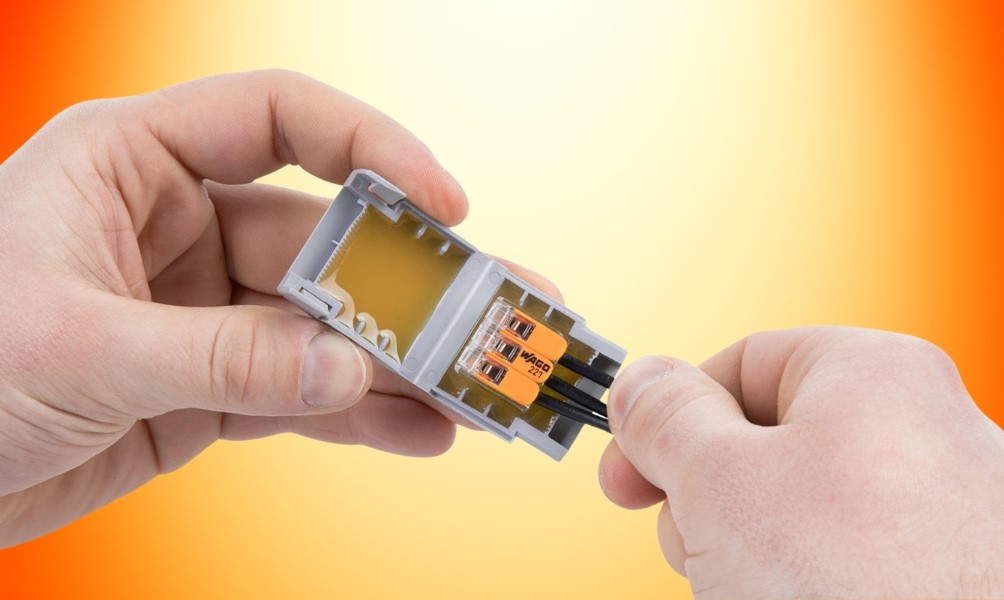

Инсталацията е лесна: отворете кутията, поставете конекторите и затворете кутията. А ако трябва да се обясни по-подробно: отворете WAGO Gelbox, поставете съединителните клеми на кабелите в кутията и затворете кутията с лек натиск. Гелът обвива напълно мястото на свързване.

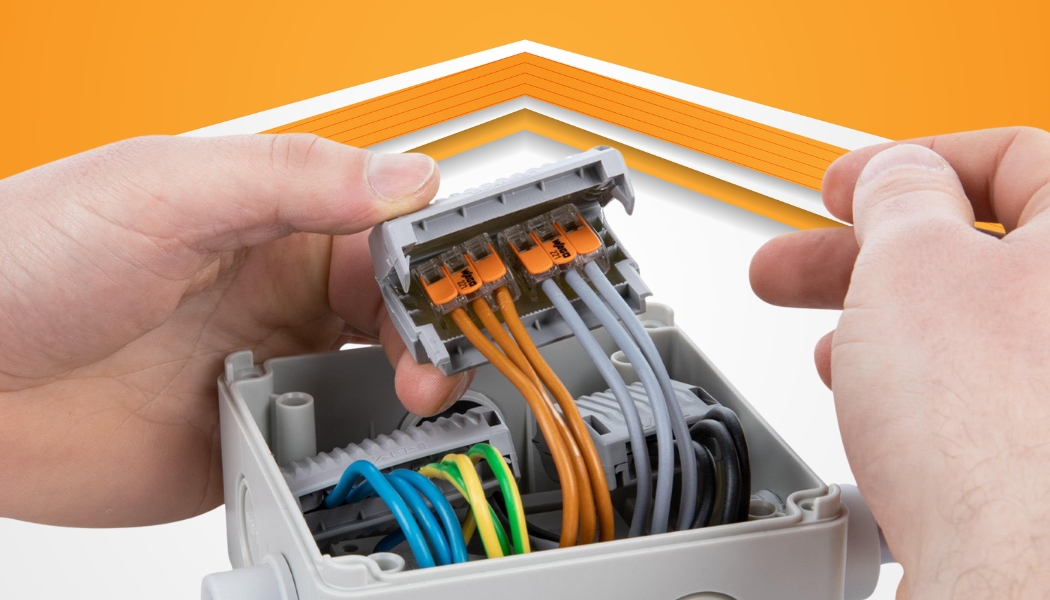

Благодарение на компактния си дизайн, гел кутиите на WAGO могат лесно да бъдат поставени във всяка разпределителна кутия. Благодарение на различните варианти на корпуса, в една гел кутия могат да се разположат няколко конектора, за да се освободи допълнително място. Ако е необходимо разширяване на електрическата верига, кутиите могат лесно да се отворят отново, след което бързо и надеждно да се свържат отново – реално предимство пред стандартното капсулиране на електрониката. Проводниците, които са били свързани в старата инсталация, е възможно да се използват повторно за новата. Това обаче изисква нови конектори и гел кутии, но е единственият начин WAGO да гарантира висока степен на защита.
Защо да се използва решението WAGO Gelbox?
Gelbox на WAGO предлага напълно нови възможности за защита от влага на съединителните клеми. Гел кутиите могат лесно да се поставят във всяка разклонителна кутия – независимо дали е монтирана на стената или под тавана.
Първо, времето, необходимо за смесване на компонентите, се спестява. Второ, отпада и допълнително време, защото не е нужно да чакате, докато сместа окончателно се втвърди или изсъхне. Освен това, гелът е безопасен, тъй като химикалите му вече са реагирали, което прави гел кутията готова за незабавна употреба. Тя е предварително напълнена с гел и херметизира съединението незабавно, което позволява включването на електрическите вериги веднага след монтажа без прекъсване – бързо, лесно и надеждно.
Висококачествен безсиликонов и безмаркерен гел Cellpack
WAGO разчита на доказаното качество на гела с марката Cellpack. Gelbox всъщност е съвместна разработка на WAGO с този известен производител на херметизиращи смеси. Използваният гел Cellpack предлага три основни предимства пред конвенционалното капсулиране. Главното сред тях е, че гелът не съдържа силикон. Това позволява Gelbox да се използва във всеки отрасъл на индустрията – дори в тези, където се използват лакове, бои и други чувствителни продукти, като например автомобилната индустрия. Второ, гелът без силикон вече е реагирал, така че не съдържа маркери и е възможно да се съхранява за неопределено време. Това не може да се каже за останалите компоненти, използвани за производството на херметизиращи смеси. Освен това, херметизиращият гел без силикон позволява на потребителя по уникален начин да получи повторен достъп до съединението, като ключовата дума тук е „повторен достъп“.
Безопасна ли е гел кутията на WAGO?
За да се гарантира пълна безопасност, разработчиците на WAGO Gelbox са се фокусирали върху цялостната система, състояща се от кутия, конектори и гел. WAGO Gelbox отговаря на същите строги изисквания за тестване като конекторите на производителя, в съответствие с EN 60998. Високата степен на безопасност на продукта е потвърдена от неутрална страна в протокола от направени тестове от VDE.
