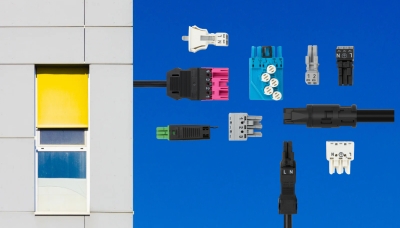

Електромонтажът започва още в производството: свързващата система WINSTA® на WAGO подготвя кабелните връзки предварително
При изграждането на електрически инсталации голяма част от времето се отделя не за самото полагане на кабелите, а за подготовката и изпълнението на отделните връзки. Рязане, оголване, свързване, маркиране и проверка на множество проводници на строителната площадка означават повече монтажни операции и по-голяма зависимост от условията на обекта. При големи сгради, хотелски комплекси, офисни пространства и модулни конструкции този подход може да усложни организацията на работата, особено когато инсталациите трябва да бъдат изградени в кратки срокове. Системата WINSTA® на WAGO предлага друга организация на електрическия монтаж. Чрез комбинация от щекерни съединители, предварително конфекционирани кабели, разпределителни кутии и специализирани решения за осветление и сградна автоматизация голяма част от свързването може да бъде подготвена предварително. На обекта отделните елементи се съединяват посредством щекерни връзки, като механичното кодиране и цветовата идентификация подпомагат правилното конфигуриране на инсталацията.

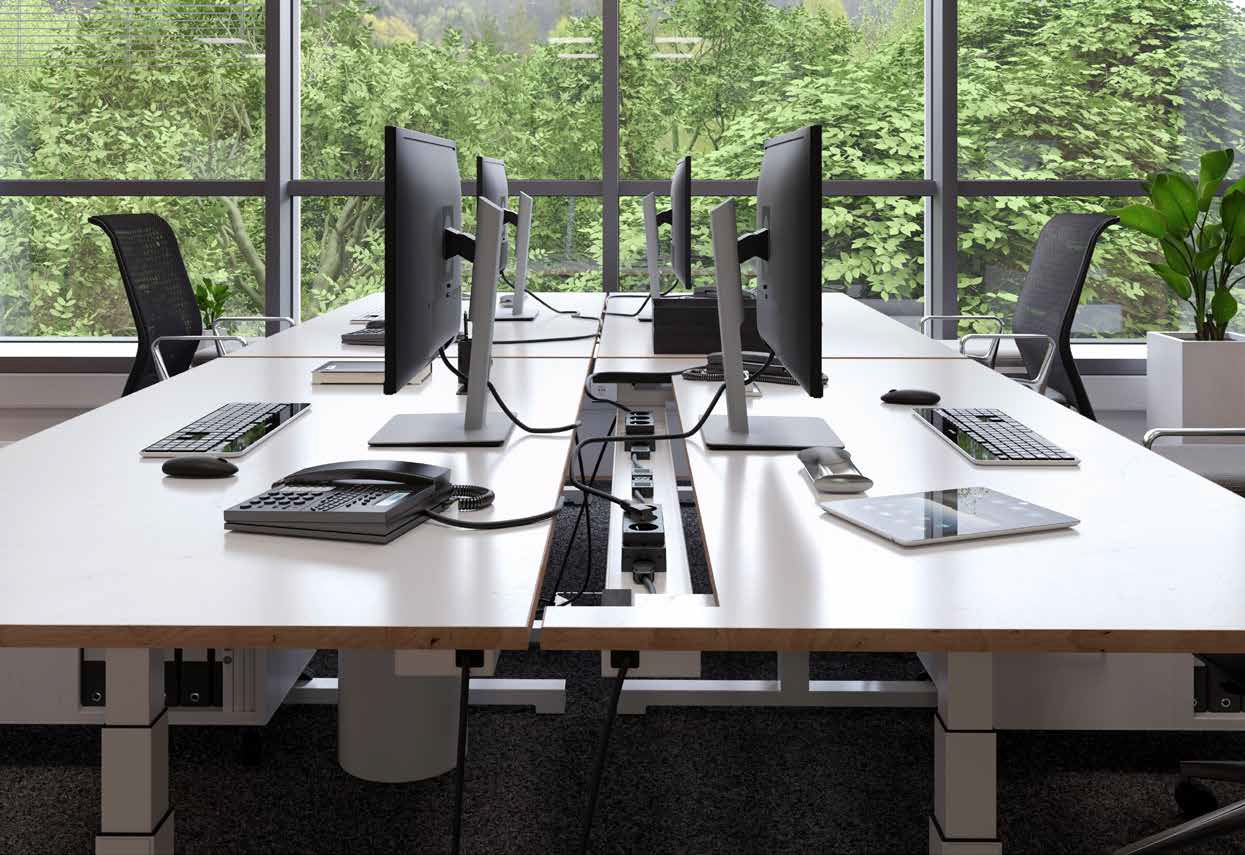

Щекерно свързване вместо обработка на кабелите на място
WINSTA® е система за електрическо свързване, разработена за инсталации, при които бързото и стандартизирано изпълнение има съществено значение. Концепцията включва различни типове щекери и букси, конектори за устройства и печатни платки, разпределителни компоненти и фабрично конфекционирани кабели. Важна част от системата е пружинната технология CAGE CLAMP®, използвана за осъществяване на електрическия контакт. При нея проводникът се притиска посредством пружинен елемент, вместо да се фиксира чрез традиционно винтово затягане. Това позволява бързо изпълнение на връзката и улеснява последващото разединяване при необходимост от сервиз или подмяна. Предварително конфекционираните кабели са друг съществен елемент от концепцията. Те могат да бъдат доставени с монтирани конектори и с дължина, съобразена с проектните изисквания. Така редица операции, които обичайно се извършват на място, се прехвърлят към предварителната подготовка на инсталацията.

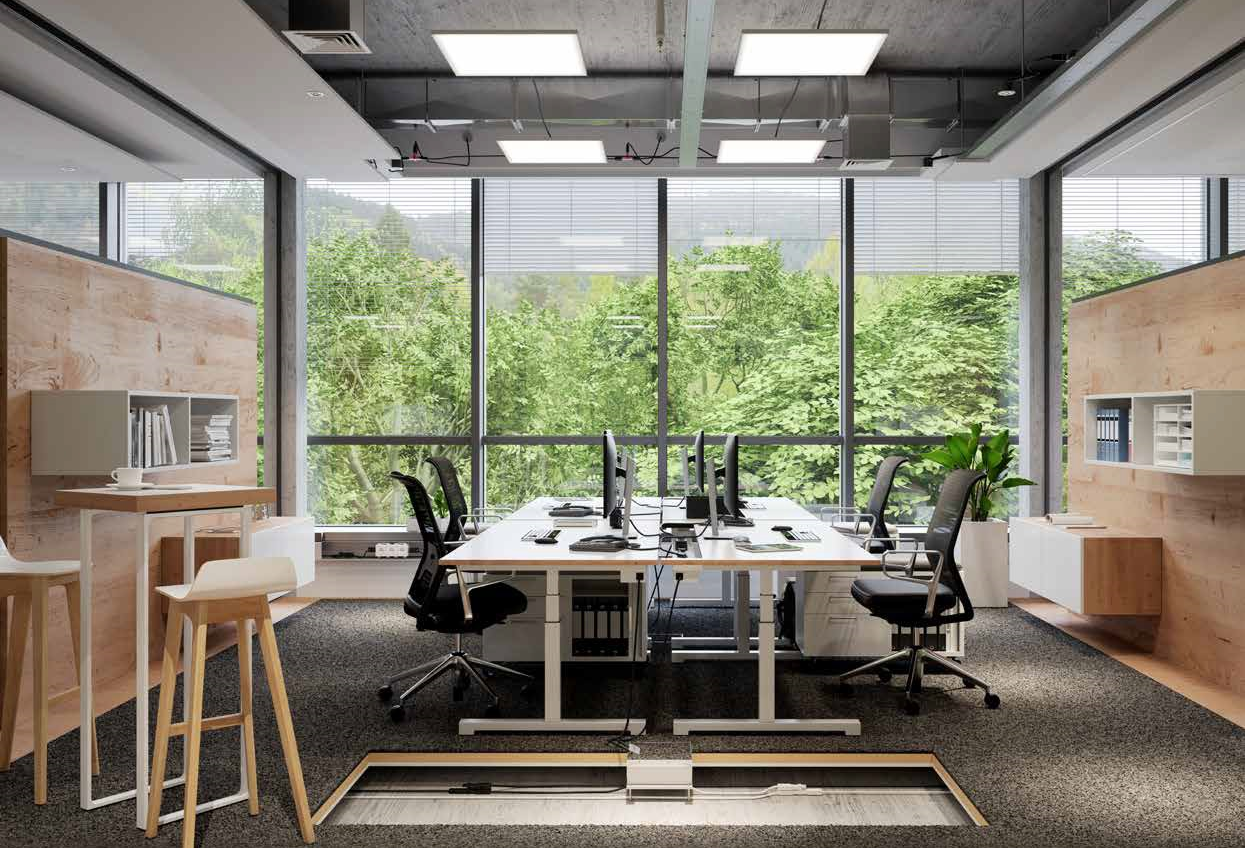

MINI, MIDI и MAXI за различни електрически натоварвания
Продуктовата гама WINSTA® е структурирано в серии с различни размери и параметри. WINSTA® MINI е предназначена за приложения, при които пространството за монтаж е ограничено. Системата се използва при LED осветление, управляваща апаратура и други компактни устройства. Допустимото сечение на проводниците достига 1.5 mm², а номиналният ток – 16 A. При по-високи изисквания към протичащия ток на помощ идва WINSTA® MIDI, която работи с проводници със сечение до 4 mm² и номинален ток до 25 A. Компонентите се предлагат с 2 до 7 полюса, а конструкцията позволява до два извода за проводници на полюс. Това позволява изграждането на разпределени електрически връзки с последователно свързване на консуматори. WINSTA® MAXI е предназначена за силови връзки, при които се изисква протичането на по-високи токове и съответно за проводници с по-големи сечения. Компонентите могат да се комбинират с разпределителните кутии WINSTA®, като конструкцията е ориентирана към ниски загуби и ограничаване на падовете на напрежение при по-дълги кабелни линии.

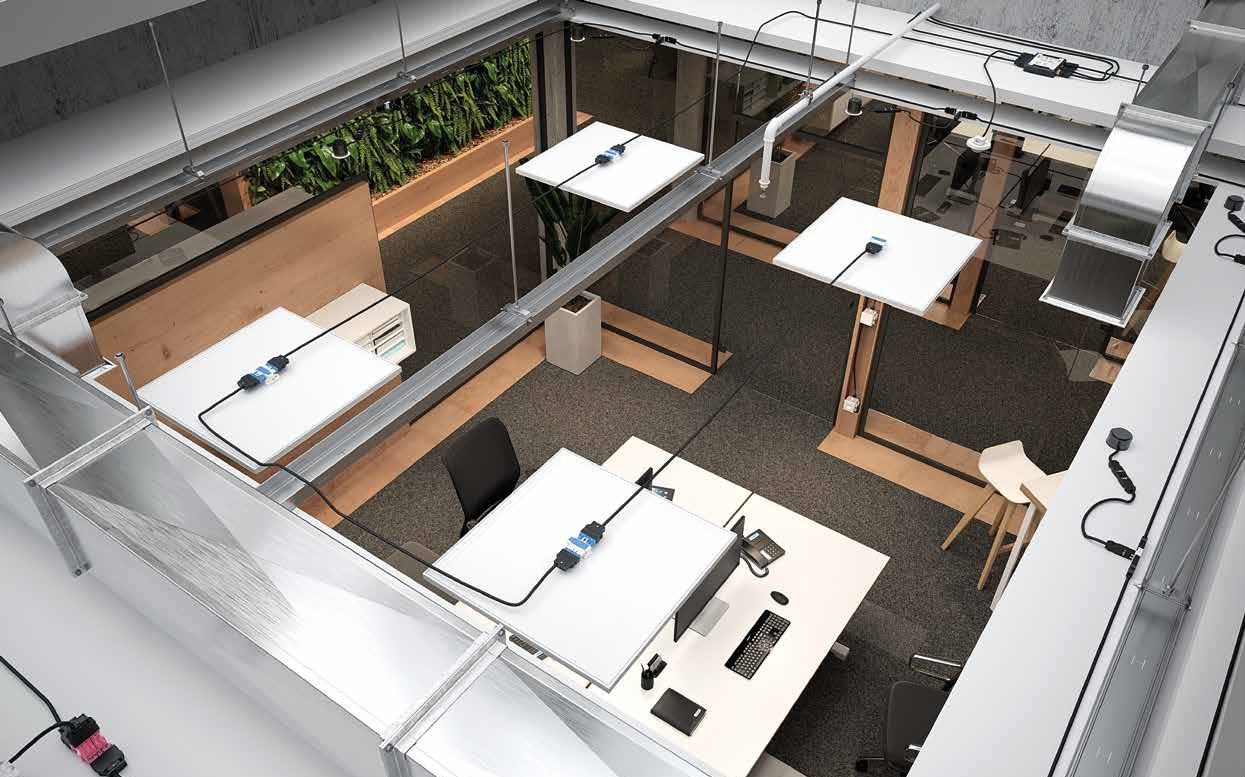

Кодиране и идентификация на електрическите връзки
При модулните инсталации правилната идентификация на отделните вериги е също толкова важна, колкото и самото електрическо свързване. WINSTA® използва механично кодиране, цветово обозначаване и възможности за маркиране, чрез които се улеснява разпознаването на съвместимите компоненти. Механичното кодиране предотвратява свързването на несъвместими елементи, а цветовата идентификация позволява бързо визуално разграничаване на различни вериги. Това има практическо значение при инсталации с множество еднакви на вид съединители, при които грешното включване може да доведе до неправилна работа на съответния консуматор или система. Възможността за разединяване без демонтиране на кабелната линия е полезна и при техническо обслужване. При повреда или необходимост от подмяна съответният компонент може да бъде отделен и заменен, без да се обработват отново проводниците.

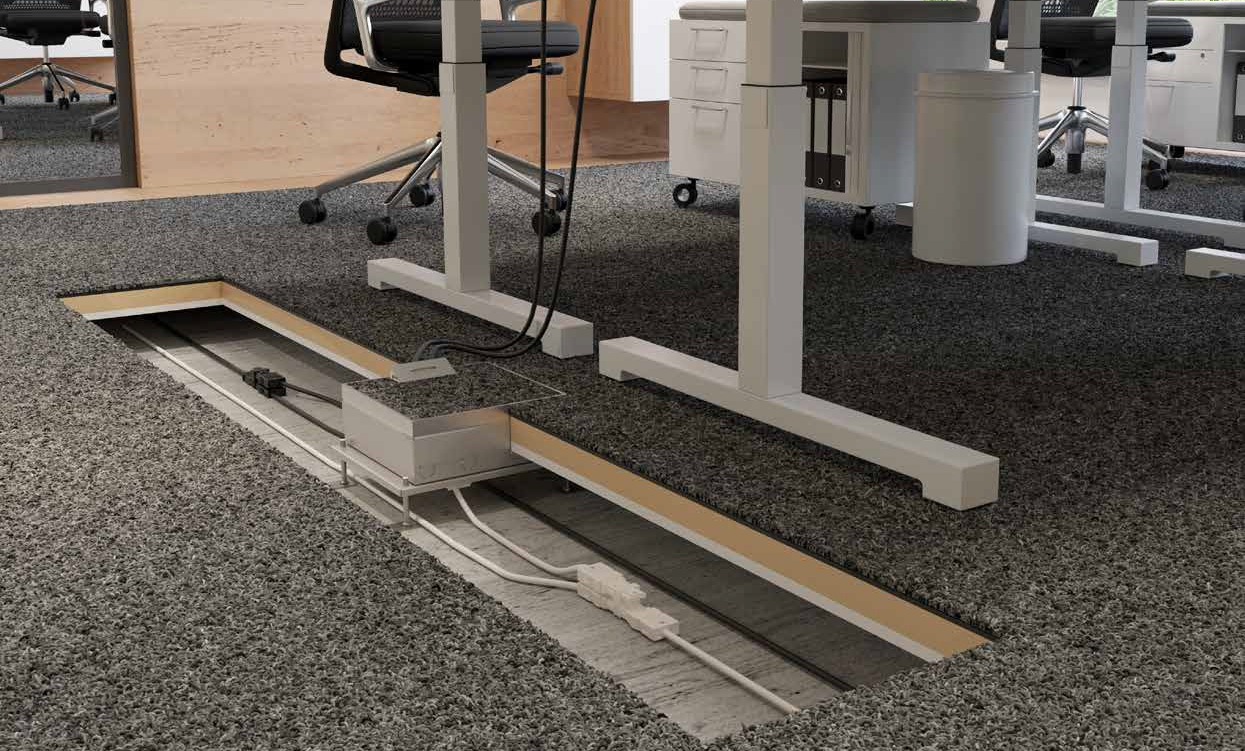

Решения за осветление и сградна автоматизация
WINSTA® включва специализирани компоненти за различни инсталационни функции. Серията WINSTA® Linect® обхваща устройства за свързване на осветителни тела със стандартизиран интерфейс Linect®, който позволява както конвенционално, така и щекерно окабеляване. При системите за сградна автоматизация се използва WINSTA® KNX. Тя е предназначена за стандартизирани шинни системи като KNX, LON® и Ethernet и работи при свръхниски напрежения до 50 V и номинален ток до 3 A. Предвидени са две възможности за кодиране, с които се ограничава рискът от неправилно свързване. За монтаж в тръби и кухини WAGO предлага WINSTA® RD с кръгла конструкция. Формата е подходяща за прокарване на предварително конфекционирани кабели през ограничени пространства. Серията е предназначена за проводници със сечение до 2.5 mm² и номинален ток 16 или 20 A. Предлагат се 3- и 4-полюсни кабели с външен диаметър 17.5 mm.
Разпределение без прекъсване на плоския кабел
Специфично решение в гамата е WINSTA® IDC, което използва технологията Insulation Displacement Connection (IDC). При нея контактът с проводниците се осъществява чрез проникване през изолацията на плоския кабел. Това позволява изпълнение на отклонение на веригата, без прекъсване на основната кабелна линия. Системата работи с плоски кабели със сечение от 1.5 до 16 mm² и може да се комбинира с WINSTA® MIDI и WINSTA® KNX. Свързването към избрана точка на кабела се извършва чрез механизъм, който осъществява контакт с проводниците през изолацията. Това позволява изграждането на отклонения по силови и комуникационни линии, без основната кабелна линия да бъде разделяна.
Разпределителните кутии обединяват отделните връзки
При по-сложни инсталации WINSTA® Boxes служат за структурирано разпределение на захранващи и управляващи вериги. Те могат да се използват при управлението на моторизирани слънцезащитни устройства със SMI интерфейс (Standard Motor Interface), както и при системи за осветление с DALI управление (Digital Addressable Lighting Interface). System Box позволява изграждане на разпределителни конфигурации, а чрез адаптер за DIN шина TS 35 могат да се реализират решения с монтаж на съответните компоненти върху носещата шина.

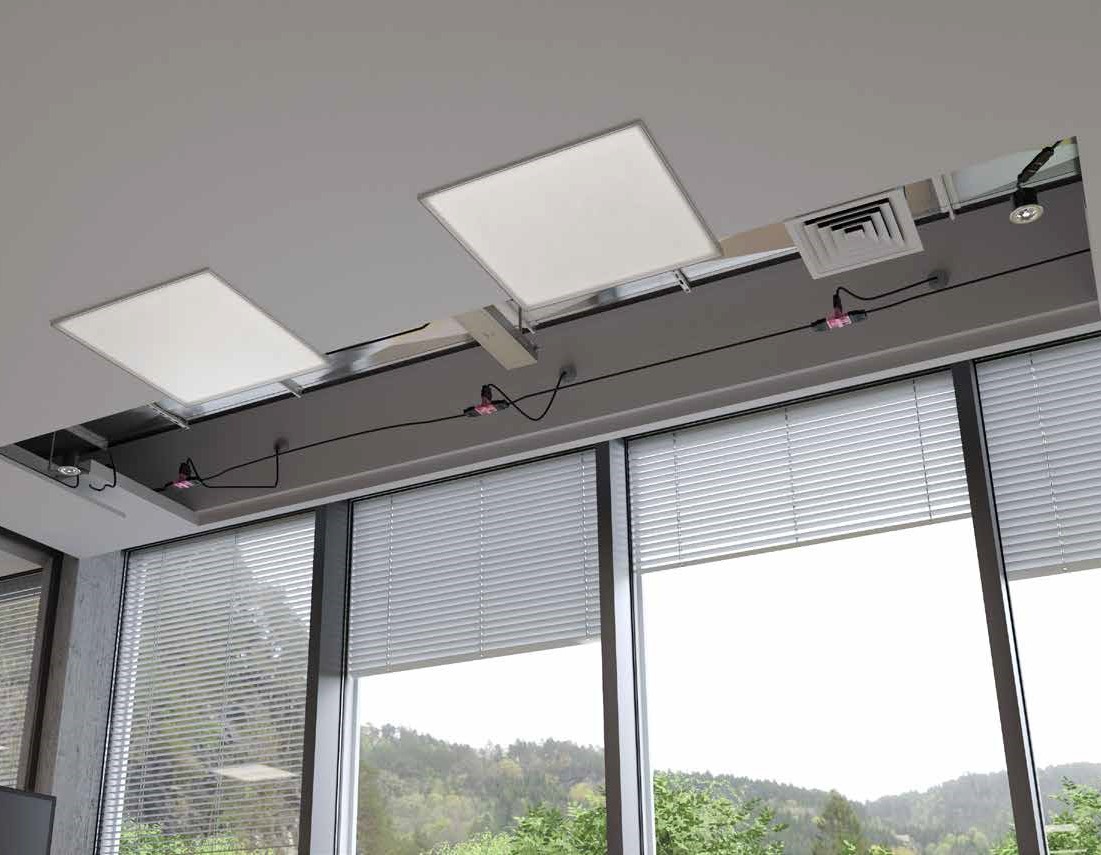

Предварителната конфигурация като част от проекта
При системата WINSTA® съществената разлика спрямо традиционния монтаж се състои в това, че част от електрическата инсталация може да бъде подготвена преди доставката на обекта. Конфекционираните кабели, кодираните съединители и разпределителните компоненти позволяват определени монтажни операции да бъдат изпълнени в контролирана производствена среда. WAGO развива този подход и чрез услугата WINSTA® Engineering, която обхваща консултиране, проектиране, производство и доставка на конфигурирани според проекта решения. Подобна организация е приложима при осветителни инсталации, системи за слънцезащита, сградна автоматизация и електрически инсталации в модулни сгради.
При този модел електромонтажът се планира като система от предварително определени връзки и модули. На строителната площадка остава основно тяхното разполагане и щекерно съединяване. Това намалява броя на операциите по обработка на проводниците, улеснява идентификацията на веригите и създава по-ясна структура на инсталацията. При повтарящи се инсталационни конфигурации кабелите могат да бъдат предварително конфекционирани, а на обекта готовите компоненти да се свързват чрез щекерни съединители. Тази комбинация от предварителна конфекция и щекерно свързване е сред ключовите характеристики на WINSTA.
